El equipo de generación de energía puede colocar cables, líneas de instrumentación, mangueras y tuberías cerca de turbinas, motores, calderas, sistemas de escape y otros componentes calentados continuamente. A diferencia de los eventos térmicos breves, muchas de estas instalaciones operan durante horas o días seguidos, lo que hace que la exposición continua sea una parte importante de la selección de la funda.
Una funda de sílice para generación de energía puede proporcionar una barrera textil externa de alta temperatura alrededor de los componentes adecuados donde se requiere protección térmica adicional. La construcción correcta debe seleccionarse a partir de la geometría real del componente, la fuente de calor, el ciclo operativo y la temperatura requerida en el componente protegido.
BSTFLEX fabrica funda de sílice y manguito de sílice en construcciones trenzadas y texturizadas para entornos térmicos industriales exigentes.
La generación de energía crea varios problemas diferentes de protección contra el calor
El término “protección contra el calor en plantas de energía” cubre múltiples instalaciones que no deben tratarse como una condición térmica idéntica.
| Área del equipo | Componente protegido típico | Principal preocupación térmica |
|---|---|---|
| Área de la turbina | Cables de sensores, instrumentación y tuberías | Alto calor ambiental y radiante |
| Motor del generador | Cableado, mangueras y líneas de control | Calor del escape y del motor |
| Área de la caldera | Instrumentación, cables y líneas de servicio | Exposición continua a superficies calientes |
| Sistema de escape | Cables, mangueras y tuberías adyacentes | Calor radiante localizado |
| Tuberías de vapor o de procesos calientes | Cables cercanos y líneas pequeñas | Radiación y posible calor por contacto |
Por lo tanto, el primer paso es identificar qué se está protegiendo y qué componente crea el calor.
La exposición continua importa en los equipos de generación de energía
Un generador que funciona durante varias horas bajo carga crea una carga térmica diferente a la de una máquina que experimenta un breve pico de calor.
Al especificar una funda de sílice para generación de energía, separe:
- temperatura de funcionamiento continuo normal
- temperatura máxima de corta duración
- duración de cada ciclo de calor
- frecuencia del ciclo térmico
- condiciones de apagado y enfriamiento
La capacidad de temperatura máxima de la funda por sí sola no establece la temperatura que alcanzará el cable, la manguera o el tubo debajo de ella.
Funda de sílice alrededor de la instrumentación de la turbina
Los sistemas de turbinas requieren una instrumentación extensa para el control de temperatura, presión, vibración y funcionamiento. Los cables de los sensores y los cables de instrumentación pueden necesitar pasar a través de zonas de alta temperatura antes de llegar a un punto de terminación más frío.
Una funda de sílice para turbinas aplicaciones puede considerarse cuando estos cables requieren una barrera externa adicional contra el calor radiante o ambiental.
Para la protección de la instrumentación, proporcione:
- diámetro exterior del cable terminado
- dimensiones del conector
- longitud protegida requerida
- temperatura en la ubicación del cable
- temperatura máxima permitida del cable
- enrutamiento y radio de curvatura
- condiciones de vibración
Protección contra el calor del escape de la turbina
Las secciones de escape alrededor de las turbinas y los motores industriales pueden convertirse en fuertes fuentes de calor localizadas.
Si se instala una funda de sílice alrededor de un cable o manguera junto al escape, el objetivo es reducir la exposición térmica externa a ese componente.
Si la funda está destinada a cubrir el tubo de escape en sí, el problema se convierte en aislamiento de escape y requiere un conjunto diferente de datos de diseño.
Para la protección de componentes adyacentes al escape
Registre:
- distancia desde el escape
- temperatura de la superficie del escape
- diámetro exterior del componente
- límite de temperatura del componente
- duración de la exposición
Para el aislamiento directo del escape
Registre:
- diámetro exterior de la tubería
- temperatura de la superficie de la tubería
- longitud de aislamiento requerida
- espacio radial disponible
- curvas, juntas y secciones flexibles
Protección de cables e instrumentación de calderas
Las instalaciones de calderas pueden exponer los cables de termopares, los cables de sensores, los cables eléctricos y las líneas de control al calor radiante y ambiental continuo.
Una funda de protección térmica para calderas debe seleccionarse de acuerdo con la temperatura donde realmente pasa el cable, en lugar de solo la temperatura de combustión interna o de vapor.
La temperatura del proceso dentro de la caldera puede ser muy diferente de la condición térmica experimentada por la instrumentación externa.
La información útil incluye:
| Parámetro | Por qué es importante |
|---|---|
| Temperatura de la superficie de la caldera | Define una fuente radiante cercana |
| Distancia al cable | Afecta la exposición al calor radiante |
| Temperatura ambiente local | Define el calor ambiental continuo |
| Límite de temperatura del cable | Define el objetivo de protección |
| Duración de funcionamiento | Separa el servicio continuo de la exposición breve |
Funda de sílice para cableado de generador
Los grupos electrógenos diésel y de gas combinan sistemas eléctricos con motores, tubos de escape y espacios de funcionamiento cerrados.
Los tendidos de cables cerca de colectores de escape, turbocompresores, componentes de postratamiento o superficies calientes del motor pueden requerir protección térmica adicional.
Para una funda de protección térmica para generador, evalúe:
- diámetro exterior del cable o mazo de cables
- tamaño del conector
- distancia desde la fuente de calor
- perfil de carga del generador
- ventilación del cerramiento
- temperatura máxima del cable
- vibración
En los paquetes de generadores cerrados, la temperatura del aire local también puede permanecer elevada después de que la temperatura de la superficie del escape o del motor se haya estabilizado.
Líneas hidráulicas y de lubricación cerca de equipos calientes
Las instalaciones de generación de energía pueden contener sistemas de control hidráulico y circuitos de lubricación en áreas que contienen tuberías, turbinas o motores calientes.
La manguera o línea puede transportar fluido dentro de su rango de temperatura normal mientras recibe calor radiante externo adicional.
Una funda de sílice trenzada puede proporcionar una barrera textil flexible alrededor de las mangueras adecuadas, pero la selección de la funda debe incluir:
- diámetro exterior real de la manguera
- diámetro exterior del racor y la férula
- movimiento de la manguera
- fuente de calor radiante
- distancia desde la fuente
- exposición al aceite
El tejido de sílice simple no debe considerarse automáticamente estanco al aceite o químicamente impermeable. Cuando se prevea una exposición repetida a fluidos, ese requisito debe especificarse por separado.
Áreas de tuberías calientes y líneas de vapor
Los cables eléctricos y las líneas de instrumentación pueden compartir espacio con tuberías de vapor u otras líneas de procesos calientes.
Incluso sin contacto directo, una pequeña distancia de separación puede producir una exposición radiante significativa.
Siempre que sea posible, aumentar la distancia entre el componente sensible y la tubería caliente es una primera medida de diseño eficaz. Cuando el trazado no se puede cambiar, el revestimiento térmico puede proporcionar una capa protectora adicional.
Para los requisitos de aislamiento directo de tuberías, consulte la guía de selección específica para fundas de sílice utilizadas alrededor de tuberías y conductos de alta temperatura.

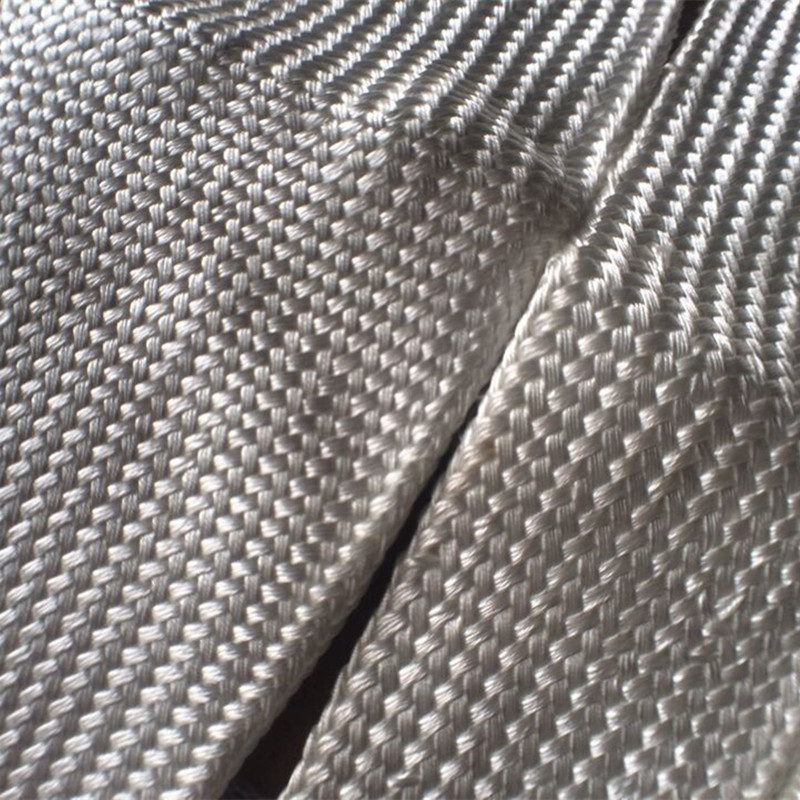

Funda de sílice trenzada para trazado flexible
Los sistemas de generación de energía a menudo contienen cables y mangueras que deben seguir rutas curvas alrededor de maquinaria, soportes y componentes estructurales.
Una construcción tubular trenzada puede adaptarse a rutas curvas mientras mantiene la cobertura alrededor del componente protegido.
De BSTFLEX Funda de sílice trenzada resistente a altas temperaturas está diseñada para la protección térmica flexible de mangueras, cables, alambres y tuberías adecuados.
La página actual del producto indica una resistencia a la temperatura máxima de hasta 1.200 °C (2.192 °F). Esto no debe interpretarse como la temperatura de funcionamiento continuo permitida de cada componente o instalación protegida.

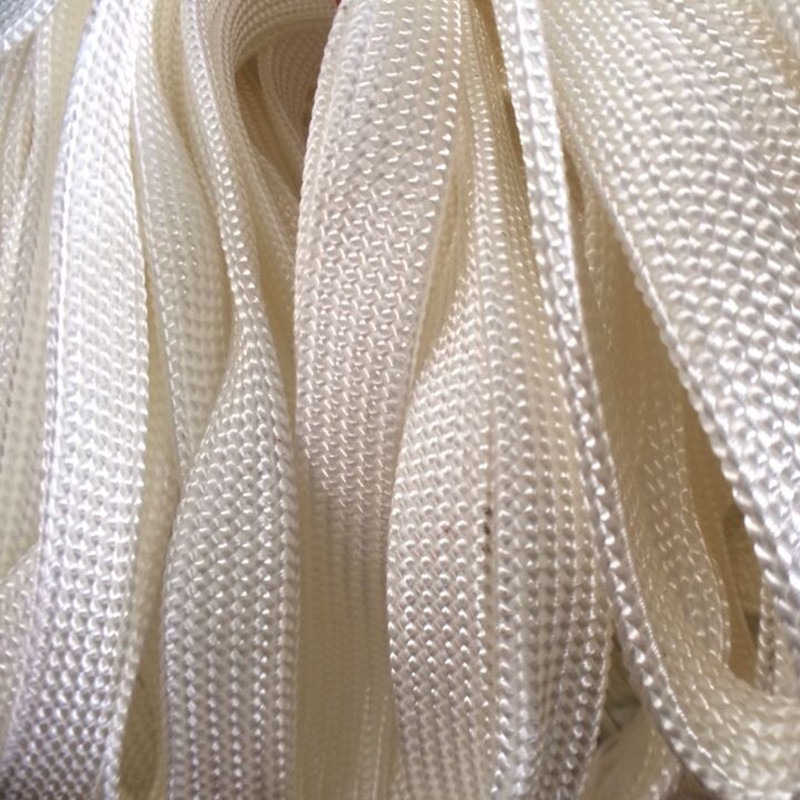

Funda de sílice texturizada para aplicaciones de aislamiento
Cuando la aplicación requiere una construcción textil suave y voluminosa, una funda de sílice texturizada ofrece otra opción.
La Funda de sílice texturizada de aislamiento térmico está especificada para una resistencia a la temperatura continua de hasta 1.000 °C (1.832 °F).
Texturizada describe la estructura del hilo; trenzada describe el método de formación de la funda. Estos términos no deben tratarse como categorías de rendimiento mutuamente excluyentes. Compare la construcción real del producto y el resultado instalado.
No seleccione solo por la clasificación de temperatura
Un número de temperatura no describe el sistema térmico completo.
Por ejemplo, dos fundas idénticas pueden producir diferentes temperaturas en el componente protegido si:
- una está colocada a 20 mm de la fuente de calor y la otra a 100 mm de distancia
- una instalación tiene un flujo de aire fuerte y la otra está cerrada
- una funda se ajusta estrechamente y otra está comprimida bajo una abrazadera
- un componente funciona de forma continua y el otro de forma intermitente
Por lo tanto, la pregunta correcta no es solo “¿Qué temperatura puede soportar la funda?”, sino también “¿Por debajo de qué temperatura debe permanecer el componente protegido?”
Mida el componente terminado antes de realizar el pedido
Para cables, mangueras y tuberías, utilice el diámetro exterior terminado real.
Mida también el conector, accesorio, acoplamiento o férula más grande por el que deba pasar la funda durante la instalación.
| Componente | Dimensión a proporcionar |
|---|---|
| Cable | Diámetro exterior del cable o haz terminado y tamaño del conector |
| Manguera hidráulica | Diámetro exterior de la manguera y diámetro exterior del accesorio/férula |
| Tubo de instrumentación | Diámetro exterior del tubo y accesorio más grande |
| Tubería | Diámetro exterior real de la tubería y geometría |
La vibración y la abrasión necesitan una evaluación por separado
Las turbinas, los generadores y los motores pueden exponer los componentes revestidos a una vibración sustancial.
Una funda de fibra de sílice puede cumplir con el requisito térmico y, aun así, sufrir desgaste mecánico si roza contra soportes metálicos o equipos adyacentes.
Identifique:
- puntos de contacto
- bordes afilados
- movimiento esperado
- nivel de vibración
- método de retención requerido
La resistencia térmica no debe utilizarse como sustituto de una especificación de abrasión.
Ejemplo: Cable de generador cerca de un sistema de escape
Considere un cable de control enrutado junto al tubo de escape de un generador que funciona bajo carga continua.
El cable tiene un diámetro exterior acabado de 18 mm y está expuesto a lo largo de una sección de 700 mm. La superficie del escape es considerablemente más caliente que la temperatura continua permitida del cable.
Una secuencia de selección práctica es:
- Confirme el límite de temperatura del cable.
- Mida el diámetro exterior del cable y las dimensiones del conector.
- Determine la distancia desde el escape.
- Registre las temperaturas normales y máximas de la superficie del escape.
- Defina la carga del generador y la duración de la operación.
- Compruebe el flujo de aire dentro de la carcasa.
- Seleccione una construcción y un diámetro de funda adecuados.
- Mida la temperatura del cable durante una operación representativa cuando sea necesario.
Ejemplo: Cable de instrumentación de turbina
Un cable de sensor puede salir de una zona de turbina caliente y entrar en una bandeja de cables más fría después de un recorrido relativamente corto.
En este caso, proteger solo la sección de alta exposición puede ser más práctico que cubrir todo el cable.
La longitud protegida debe extenderse a través de la zona caliente real, permitiendo al mismo tiempo el movimiento, la propagación del calor y los requisitos de terminación.
Información a incluir en una solicitud de presupuesto (RFQ)
| Elemento de RFQ | Información a suministrar |
|---|---|
| Equipo | Turbina, generador, caldera, escape, tubería caliente u otro sistema |
| Componente protegido | Cable, alambre, manguera, tubo o tubería |
| Diámetro exterior del componente | Diámetro exterior acabado real |
| Accesorio/conector más grande | Diámetro exterior máximo por el que debe pasar la funda |
| Longitud protegida | Longitud expuesta a la zona térmica |
| Temperatura continua | Condición de funcionamiento normal |
| Temperatura máxima | Exposición máxima de corta duración |
| Fuente de calor | Escape, turbina, superficie de caldera, tubería caliente o motor |
| Distancia | Separación de la fuente de calor cuando corresponda |
| Movimiento | Estático, vibración o flexión repetida |
| Entorno | Aceite, agua, productos químicos, abrasión u otra exposición |
| Cantidad | Prototipo, mantenimiento o requisito de producción |
Funda de sílice personalizada para equipos de generación de energía
BSTFLEX suministra fundas de sílice para ensamblajes industriales de alta temperatura que requieren diferentes diámetros, longitudes y configuraciones de instalación.
Para proyectos industriales y de OEM, los clientes pueden proporcionar dibujos de los componentes, diámetro exterior real, dimensiones de los accesorios, longitud requerida, condiciones de temperatura y cantidad para su revisión.
Los puntos de partida disponibles incluyen la funda de sílice trenzada y la funda de sílice texturizada.
Solicite una cotización de funda de sílice para equipos de generación de energía
Preguntas frecuentes
¿Se puede usar la funda de sílice alrededor de los cables de las turbinas?
Puede considerarse para aplicaciones adecuadas de instrumentación y cables de turbinas que requieran protección térmica externa adicional. Los límites de temperatura del cable, la exposición al calor local, la vibración y los requisitos del sistema aplicables deben revisarse antes de la selección.
¿Puede la funda de sílice proteger el cableado del generador del calor del escape?
La funda de sílice puede proporcionar una barrera térmica externa alrededor de los cables del generador adecuados ubicados cerca de los componentes de escape. La temperatura de la superficie del escape, la distancia, la duración de la operación y la temperatura máxima permitida del cable deben incluirse en la evaluación.
¿Se puede usar la funda de sílice alrededor de la instrumentación de la caldera?
Puede considerarse para cables e hilos de instrumentación adecuados expuestos a altas temperaturas ambientales o radiantes alrededor de equipos de calderas. Utilice la temperatura en la ubicación del cable en lugar de solo la temperatura interna de la caldera para la selección del producto.
¿Es la funda de sílice adecuada para mangueras hidráulicas en plantas de energía?
La funda de sílice puede proporcionar protección térmica para mangueras hidráulicas adecuadas cerca de equipos calientes. Se deben considerar las dimensiones de la manguera, el diámetro exterior del accesorio, el movimiento, el calor radiante y la exposición a fluidos.
¿Se debe cubrir todo el cable o la manguera?
No necesariamente. Cuando la exposición al calor es localizada, la funda puede concentrarse en la sección afectada si la instalación ha sido evaluada en consecuencia.
¿Una funda de 1,000°C o 1,200°C mantiene el componente protegido por debajo de esa temperatura?
No. La clasificación de temperatura del material de la funda no define la temperatura resultante del componente. La fuente de calor, la distancia, la duración, el flujo de aire, la construcción de la funda y la instalación influyen en la temperatura protegida.
