Cómo elegir el diámetro, el grosor de pared y la construcción adecuados para la funda de sílice

Cómo elegir el diámetro, el espesor de pared y la construcción adecuados para el manguito de sílice.

Seleccionar un manguito de sílice no se trata simplemente de elegir el que tenga la clasificación de temperatura más alta. El manguito también debe ajustarse al componente protegido, ser compatible con conectores o accesorios, mantener la flexibilidad suficiente para la instalación y proporcionar el espesor de material adecuado para las condiciones térmicas.

Para mangueras, cables, alambres, tuberías y equipos expuestos a altas temperaturas radiantes, el correctodiámetro del manguito de sílicey la construcción pueden marcar una diferencia significativa en el rendimiento de la instalación y el servicio.

Esta guía explica los principales factores de tamaño a considerar al seleccionar unfunda de sílice de alta temperaturaincluyendo el diámetro interior, el espesor de la pared, la construcción de la trenza, la expansión, la flexibilidad y el espacio libre para la instalación.

Comience con el diámetro exterior real.

El primer parámetro de dimensionamiento es el diámetro exterior del componente que se va a proteger.

Para un cable, mida el cable terminado en lugar de basarse únicamente en el tamaño del conductor. Para una manguera hidráulica, mida el diámetro exterior real de la manguera y tenga en cuenta las dimensiones mayores que generan los racores, casquillos o conectores. Para una tubería o tubo, utilice el diámetro exterior terminado de la sección que se cubrirá.

Por qué el tamaño de la funda de sílice es más que un número de diámetro

Un manguito de sílice debe adaptarse a la geometría de la instalación. Un manguito que se ajusta perfectamente a un cable recto puede resultar inadecuado si debe pasar por encima de un conector o racor de manguera.

Las estructuras de sílice trenzada ofrecen cierta expansión radial, lo que facilita la instalación en formas irregulares. Sin embargo, no se debe considerar que la expansión es ilimitada. El manguito debe seleccionarse en función del diámetro de instalación habitual y las dimensiones reales del conjunto.

Para aplicaciones con conectores o accesorios grandes, compruebe la sección más grande que debe cubrir el manguito antes de determinar el tamaño final del mismo.

¿Qué holgura debe tener una funda de sílice?

Normalmente, la selección del manguito no debe basarse únicamente en la coincidencia de su diámetro interior nominal con el diámetro exterior del componente.

Un pequeño espacio libre facilita la instalación y permite que el manguito se mueva ligeramente con una manguera o cable flexible. Sin embargo, un espacio excesivo puede dejar un hueco innecesario entre el manguito y el componente protegido, lo que puede dificultar el tendido o la fijación del manguito.

El ajuste adecuado depende de la construcción de la funda y de la aplicación.

Cuando el grosor de la pared importa

Espesor de la pared del manguito de síliceAfecta a la cantidad de material entre la fuente de calor y el componente protegido. También puede influir en la flexibilidad, el espacio de instalación y la construcción general del sistema de protección térmica.

Una funda más gruesa no siempre es la mejor opción. Si el componente protegido se mueve con frecuencia, un exceso de material puede dificultar el enrutamiento. Si el espacio de instalación es limitado, una construcción voluminosa también puede interferir con los componentes cercanos.

En caso de exposición a altas temperaturas radiantes, la construcción requerida debe evaluarse junto con la distancia a la fuente de calor, la duración de la exposición, el flujo de aire circundante y la temperatura admisible del componente protegido.

Elija la construcción en función del movimiento.

Los manguitos de sílice están disponibles en diferentes configuraciones, ya que los requisitos de protección térmica no son idénticos en todas las aplicaciones.

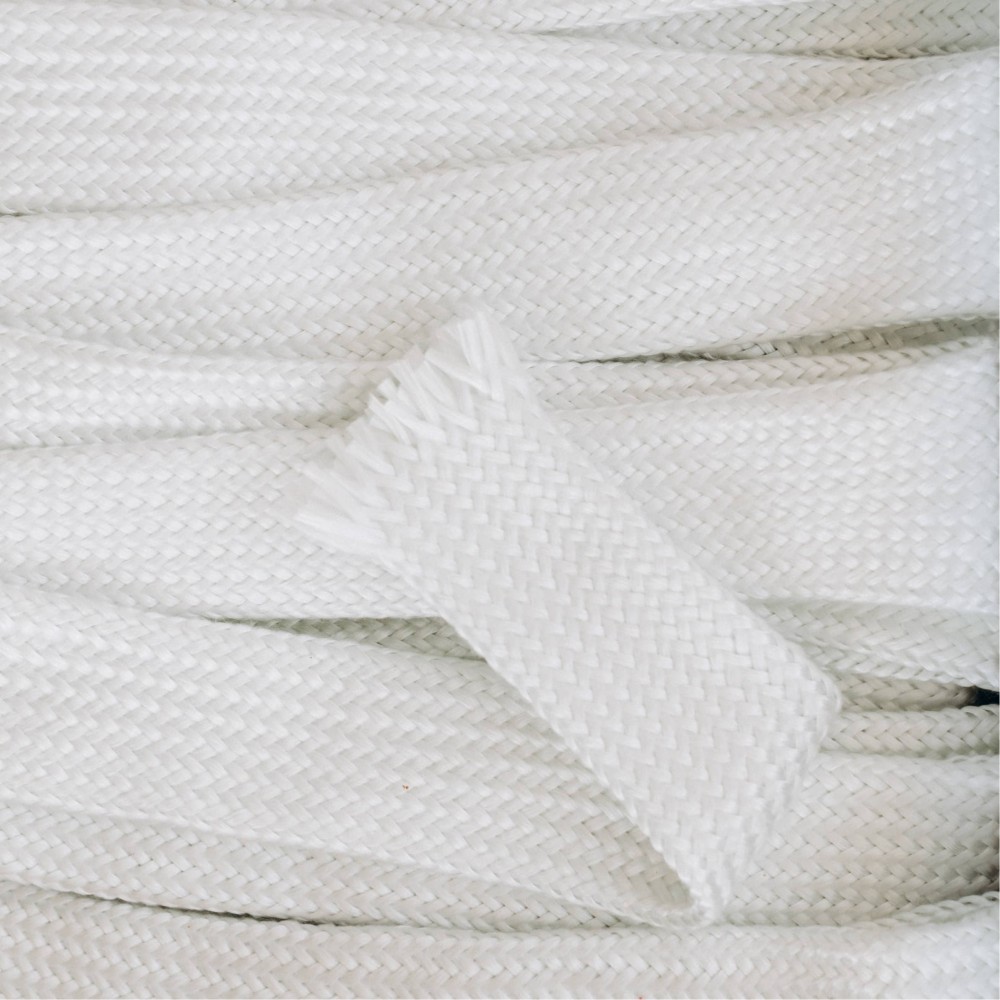

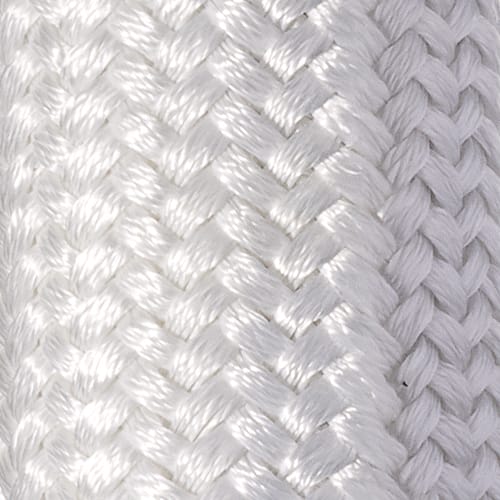

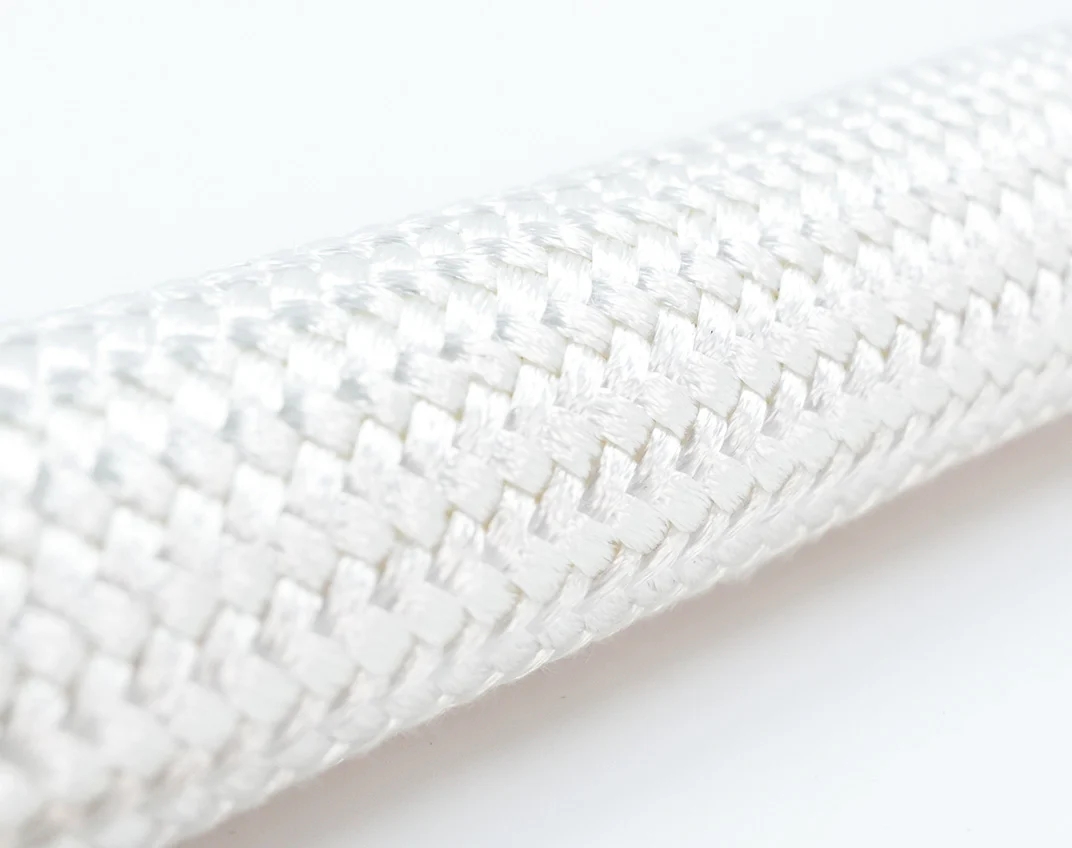

Funda de sílice trenzada

Afunda de sílice trenzadaEs adecuado cuando la flexibilidad y la instalación alrededor de cables, mangueras o componentes irregulares son importantes.

La estructura trenzada permite adaptarse a variaciones de diámetro y facilita que el manguito se ajuste a recorridos curvos. Esto hace que la construcción trenzada sea útil para el cableado automotriz, la protección de mangueras hidráulicas y los conjuntos de cables industriales.

Para una opción trenzada de alta temperatura, consulte laFunda de sílice trenzada resistente a altas temperaturas.

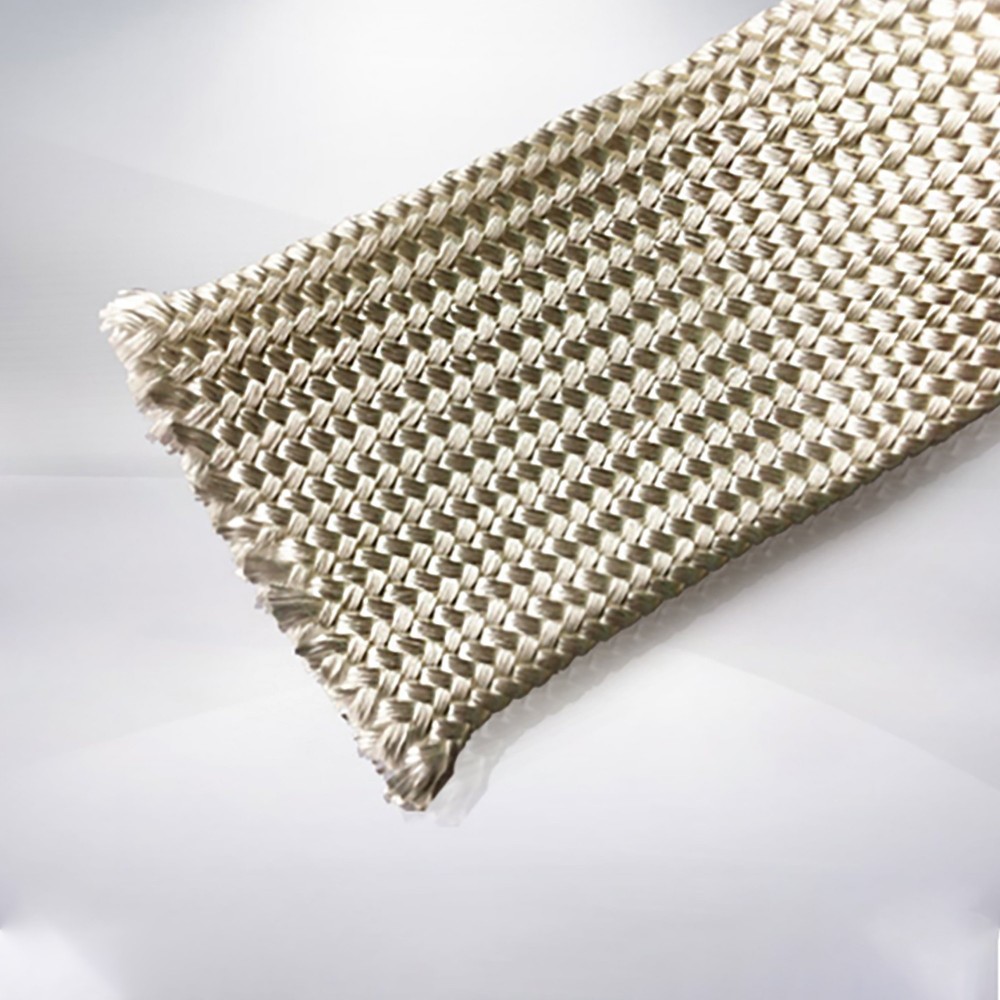

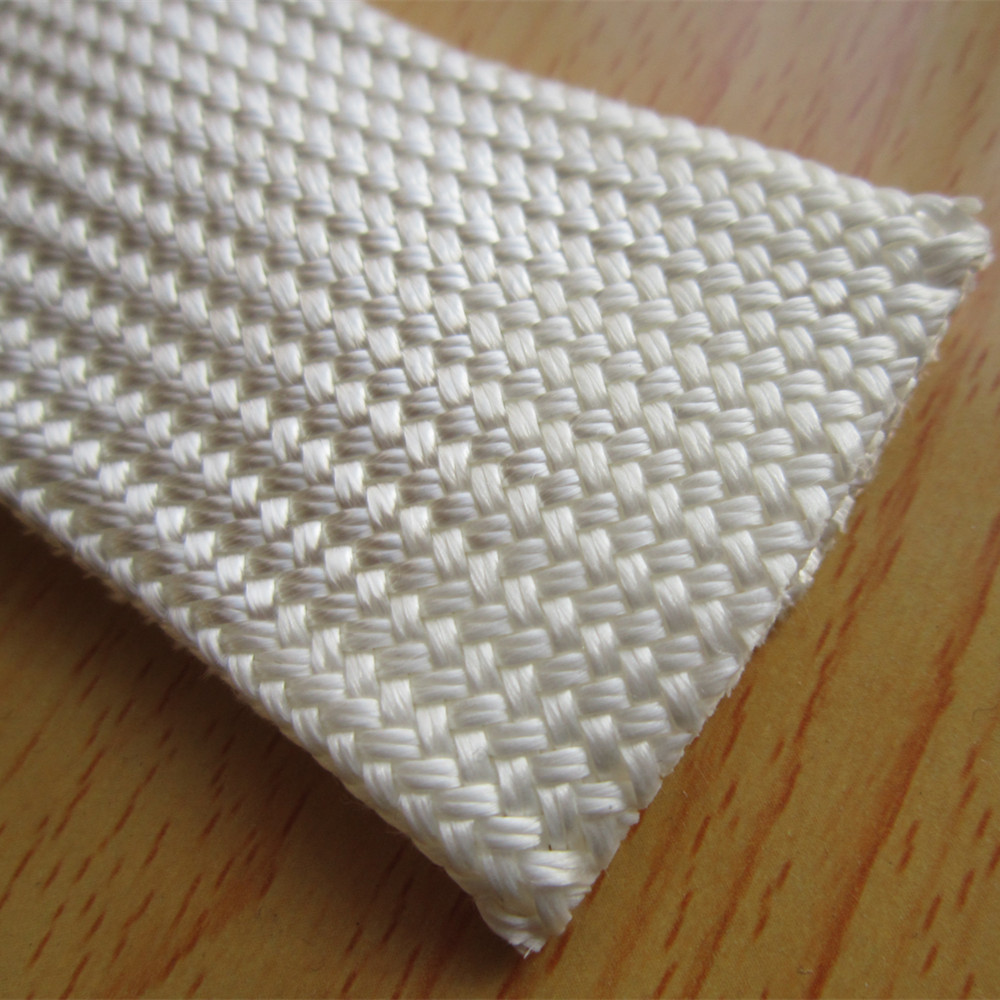

Funda de sílice texturizada

La construcción de sílice texturizada proporciona una estructura suave y flexible para aplicaciones en las que la funda debe adaptarse al componente protegido.

Puede considerarse para mangueras, cables, alambres, tuberías calientes y equipos ubicados cerca de fuentes de alta temperatura.

Ver elFunda de sílice texturizada con aislamiento térmicopara una construcción texturizada diseñada para aplicaciones de aislamiento a altas temperaturas.

Considere la fuente de calor antes de seleccionar la funda.

La clasificación de temperatura debe evaluarse junto con el tipo de exposición al calor.

También es importante distinguir entre la temperatura máxima que soporta un producto y su condición de funcionamiento continuo recomendada. Al solicitar una funda, se debe especificar la temperatura real de aplicación, en lugar de seleccionar un producto basándose únicamente en una temperatura nominal.

No ajuste el tamaño del manguito alrededor del orificio de la manguera.

Un error común al comprar un manguito para proteger una manguera hidráulica es utilizar el diámetro nominal de la manguera como referencia para el dimensionamiento.

Por ejemplo, una manguera identificada por su diámetro interno no necesariamente tiene un diámetro externo correspondiente. Las diferentes construcciones de mangueras pueden tener diferentes dimensiones externas, y los racores engarzados pueden ser considerablemente más grandes que la propia manguera.

Para unFunda de sílice para manguera hidráulica, proporcione el diámetro exterior real de la manguera y el diámetro exterior máximo del racor o conector que debe alojar el manguito.

Las aplicaciones de cableado requieren un enfoque de dimensionamiento diferente.

En el caso de cables eléctricos y mazos de cables, mida el conjunto terminado en lugar del conductor en sí.

Un cable puede contener aislamiento, blindaje, revestimiento exterior y capas protectoras adicionales. Un mazo de cables también puede variar de diámetro en los puntos de ramificación o conectores.

Antes de seleccionar unfunda de cable de sílice, controlar:

• Diámetro del cable o haz terminado
• Dimensiones del conector
• Sucursales
• Radio de curvatura
• Espacio de instalación disponible
• Movimiento y vibración previstos
• Temperatura en la ubicación del cable

El revestimiento de sílice proporciona protección térmica, pero su capacidad para soportar altas temperaturas no debe interpretarse como un aislamiento eléctrico automático ni como una característica dieléctrica. Los requisitos eléctricos deben evaluarse por separado.

Permitir el método de instalación

La forma en que se instale el manguito puede influir en el tamaño necesario.

Si el manguito se instala sobre un cable o manguera sueltos antes de conectar el conjunto, a menudo se puede seleccionar un manguito con un diámetro similar al del componente. Si el manguito debe instalarse sobre un conector, racor o manguera ya ensamblada, la dimensión exterior mayor se convierte en un parámetro de dimensionamiento crítico.

Para instalaciones permanentes, el manguito también puede fijarse con sujeciones adecuadas en los extremos para evitar movimientos indeseados. El método de sujeción no debe dañar el manguito ni generar una compresión excesiva.

Ejemplo de selección de tamaño de funda de sílice

Consideremos una manguera hidráulica con un diámetro exterior real de 25 mm. La manguera está colocada cerca de un componente de escape de alta temperatura, y el racor engarzado sobre el que debe pasar el manguito tiene un diámetro exterior de 34 mm.

Seleccionar un manguito basándose únicamente en el diámetro de la manguera de 25 mm puede generar un problema de instalación si el manguito no puede pasar por encima del racor de 34 mm.

Por lo tanto, el proceso de selección correcto es:

1. Mide el diámetro exterior real de la manguera.
2. Mida el diámetro exterior máximo del ajuste.
3. Determine si el manguito debe pasar por encima del accesorio ensamblado.
4. Considere el movimiento de la manguera y el radio de curvatura.
5. Evaluar la fuente de calor y la duración de la exposición.
6. Seleccione la construcción y el diámetro del manguito según corresponda.
7. Confirme las dimensiones finales con el proveedor antes de la producción.

Cuando un diámetro mayor no es mejor

Sobredimensionar una funda de sílice puede parecer atractivo porque facilita la instalación, pero un espacio excesivo puede generar otros problemas.

Una funda suelta puede desplazarse durante la vibración, ocupar más espacio de instalación y dificultar que la protección térmica se mantenga colocada sobre la zona prevista.

Para mangueras y conjuntos de cables móviles, el manguito debe adaptarse al movimiento sin aflojarse innecesariamente. El objetivo es lograr un ajuste adecuado, en lugar de simplemente elegir el diámetro más grande disponible.

Cuando una construcción más gruesa no es mejor

El mismo principio se aplica al espesor de la pared.

Una construcción más robusta puede ser apropiada cuando se requiere protección térmica adicional, pero puede aumentar la rigidez y el diámetro exterior. En un compartimento del motor compacto o en un mazo de cables muy ajustado, estos factores pueden resultar importantes.

Por lo tanto, el rendimiento térmico, la flexibilidad y el espacio disponible deben evaluarse conjuntamente, en lugar de tratar el espesor de la pared como una especificación independiente.

Información que debe incluirse en una solicitud de cotización (RFQ)

Una solicitud de cotización detallada permite al fabricante de fundas de sílice recomendar una construcción y un tamaño más adecuados.

Proporcionar estos detalles es más útil que solicitar una "manguito de alta temperatura" genérica. Permite al proveedor evaluar conjuntamente el diámetro, la construcción y los requisitos térmicos.

Lista de verificación para la selección de fundas de sílice

• Mida el diámetro exterior real del componente protegido.
• Compruebe el conector o accesorio de mayor tamaño por el que deba pasar el manguito.
• Determinar si el conjunto es estático o móvil.
• Evaluar la fuente de calor real y las condiciones de exposición.
• Elija una construcción trenzada o texturizada según los requisitos de instalación.
• Tenga en cuenta el grosor de la pared y el espacio disponible.
• Verifique el radio de curvatura y las restricciones de enrutamiento.
• Especifique cualquier requisito relacionado con la abrasión, los fluidos o las condiciones ambientales.
• Confirme las especificaciones de temperatura del producto con el proveedor.
• Solicite muestras cuando la aplicación tenga requisitos dimensionales o térmicos estrictos.

Obtenga el manguito de sílice adecuado para su aplicación.

El correctotamaño de la funda de síliceDepende de más factores que el diámetro nominal del componente. El diámetro exterior real, los accesorios, el método de instalación, la flexibilidad, el espesor de la pared, la exposición al calor y el espacio disponible influyen en la selección final.

BSTFLEX suministra fundas de sílice de alta temperatura para mangueras, cables, alambres, tuberías y aplicaciones de protección térmica industrial.Gama de productos de fundas de síliceIncluye estructuras trenzadas y texturizadas para diferentes requisitos de instalación.

Para obtener un presupuesto, proporcione el diámetro del componente, la longitud de manguito requerida, la temperatura de funcionamiento, la aplicación y la cantidad. Contáctenos a través de nuestroPágina del producto funda de sílicepara analizar sus necesidades.

Preguntas frecuentes

¿Cómo puedo medir para una funda de sílice?

Mida el diámetro exterior real del componente terminado. En el caso de mangueras y cables con racores o conectores, mida también la sección más grande que debe cubrir el manguito.

¿Debe ajustarse bien la funda de sílice?

No necesariamente. El ajuste adecuado depende de la construcción del manguito, la geometría del componente y su movimiento. Un ajuste práctico con suficiente espacio libre para la instalación suele ser preferible a una compresión o holgura excesivas.

¿Una funda de sílice de mayor tamaño proporciona una mejor protección contra el calor?

No automáticamente. El rendimiento térmico depende de la construcción del manguito, el grosor del material, la fuente de calor, el tiempo de exposición y las condiciones de instalación. Un manguito de tamaño excesivo también puede desplazarse u ocupar espacio innecesario.

¿Cuál es la diferencia entre una funda de sílice trenzada y una texturizada?

Las fundas de sílice trenzadas son útiles cuando la instalación flexible y la expansión radial son importantes. Las fundas de sílice texturizadas proporcionan una construcción suave y adaptable para el aislamiento térmico alrededor de mangueras, cables, alambres y otros componentes.

¿Se puede instalar una funda de sílice sobre los racores de las mangueras hidráulicas?

Esto es posible si el diámetro y la construcción del manguito se seleccionan para que se ajusten al racor. Se debe indicar el diámetro exterior máximo del racor al solicitar el manguito, especialmente cuando la manguera ya está ensamblada.

¿Se puede utilizar una funda de sílice para cables eléctricos?

Sí, el revestimiento de sílice puede utilizarse como protección térmica de alta temperatura para cables y alambres. Sin embargo, la protección térmica y el aislamiento eléctrico son requisitos de rendimiento independientes, por lo que también deben evaluarse las especificaciones eléctricas del sistema completo.
