Funda de sílice para la protección de cables de hornos y termopares
La medición y el control de la temperatura en torno a los hornos dependen de componentes relativamente pequeños que suelen operar en entornos térmicos extremos. Los cables de extensión de los termopares, los cables de los sensores, el cableado de los quemadores, los cables de encendido y los cables de instrumentación pueden tenderse cerca de las paredes del horno, los conductos calefactados, los quemadores, los hornos de cocción u otros equipos de procesamiento a altas temperaturas.
El elemento sensor puede estar diseñado para altas temperaturas, pero el conjunto de cables asociado puede tener una temperatura máxima admisible mucho menor. Por lo tanto, proteger esa sección de cable es una parte importante del diseño de la instrumentación del horno.

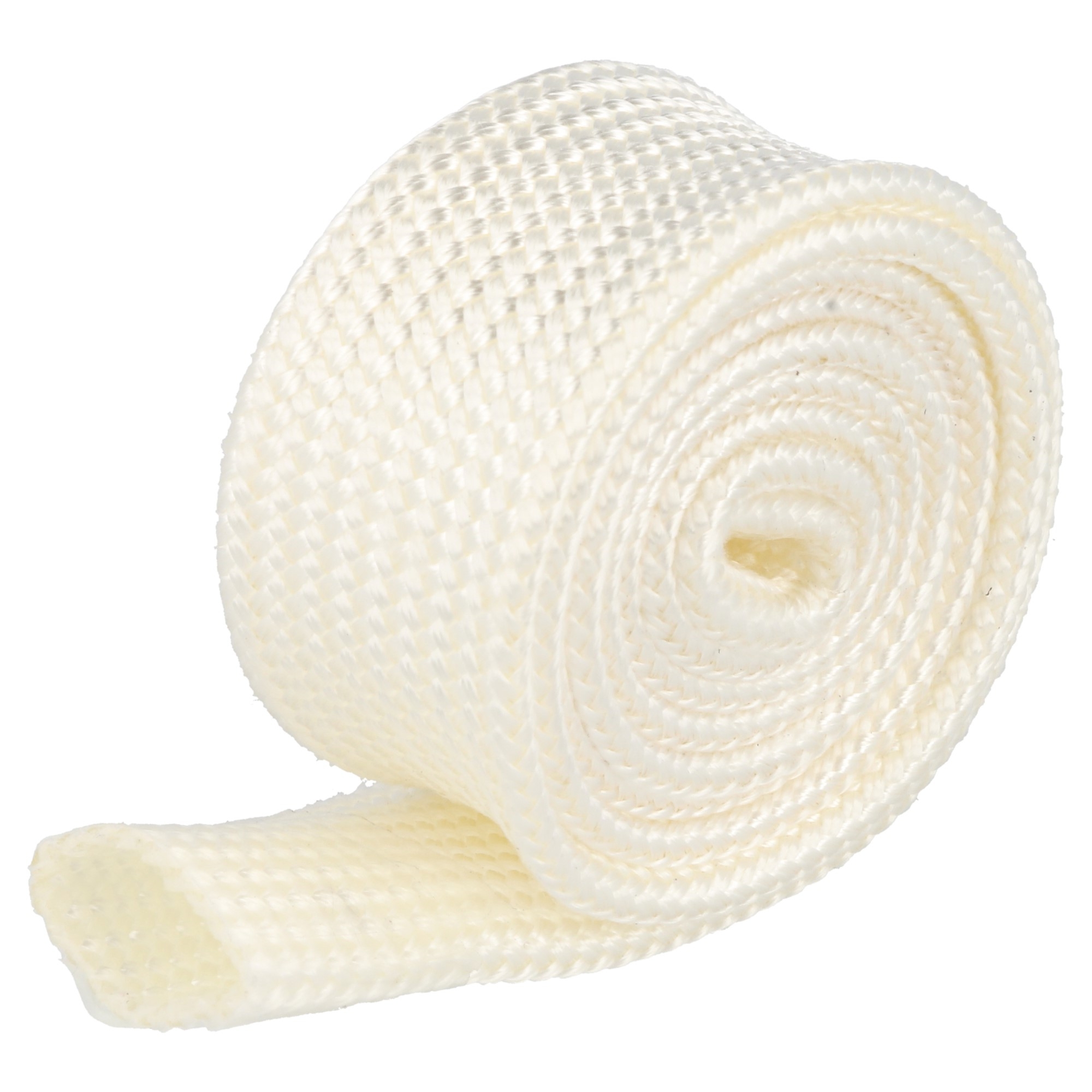

AFunda de sílice para cable de hornoProporciona una barrera textil flexible de alta temperatura alrededor de cables y conjuntos de cables adecuados expuestos a calor ambiental o radiante elevado. Debe seleccionarse la funda correcta según la temperatura real del cable, la fuente de calor, la distancia, el diámetro del cable, el trazado y las condiciones de instalación.
El termopar puede sobrevivir donde su cable no puede.
Un error común en las aplicaciones de hornos es centrarse únicamente en la capacidad de medición de temperatura de la sonda termopar.
Un conjunto de termopar consta de más que la unión de detección. Dependiendo del sistema, puede incluir una sonda, un tubo de protección, un cabezal de conexión, un cable de termopar, un cable de extensión, conectores y un cable de instrumentación.
Estos componentes no necesariamente tienen la misma capacidad de temperatura.
La sonda puede introducirse en un proceso de muy alta temperatura, mientras que el cable fuera del horno depende de que su sistema de aislamiento se mantenga por debajo de una temperatura mucho menor. El calor radiante que escapa por una abertura del horno o que se transmite a través de las estructuras metálicas circundantes puede exponer este cable a condiciones que superan su rango de diseño normal.
Aquí es donde unFunda protectora para cables de termoparpuede integrarse en el sistema externo de gestión térmica.
Donde los cables de instrumentación del horno se exponen al calor
La exposición al calor rara vez es uniforme en toda la instalación de un horno industrial. Un cable puede atravesar varias zonas térmicas entre el sensor y el sistema de control.
| Ubicación | Preocupación térmica típica | Consideración de protección |
|---|---|---|
| Pared del horno | Alta temperatura superficial local | Calor radiante y calor conducido |
| Puerta de inspección o acceso | Exposición intermitente a gases calientes y radiación | Cambios de temperatura durante la apertura |
| Área del quemador | Calor concentrado | Distancia de enrutamiento y blindaje |
| Área de conexión del termopar | Calor conducido desde el conjunto de la sonda | Límites de temperatura del conector y del cable |
| conducto de proceso en caliente | Calor radiante continuo | Distancia entre el cable y la superficie caliente |
| Techo del horno | Alta temperatura ambiente | Exposición continua |
| Transición del cable de control | Zona de temperatura variable | Longitud protegida requerida |
Funda de sílice como barrera térmica externa
La fibra de sílice se utiliza en productos textiles de alta temperatura porque conserva propiedades útiles a temperaturas superiores a las adecuadas para muchos materiales textiles orgánicos convencionales.
Cuando se utiliza como unmanguito de termopar de alta temperaturaEl tejido de sílice rodea el cable y crea una capa térmica adicional entre la superficie del cable y el entorno circundante del horno.
Esto puede resultar especialmente útil cuando el cable está expuesto al calor radiante procedente de la pared de un horno, una tubería caliente, un conducto, un conjunto de quemador o un equipo de proceso adyacente.
Sin embargo, la funda no debe considerarse una forma de hacer que un cable común funcione a la misma temperatura que la cámara del horno. El objetivo es controlar la exposición al calor externo manteniendo el cable protegido dentro de sus condiciones de funcionamiento permitidas.
La protección térmica y el aislamiento eléctrico son requisitos diferentes.
Esta distinción es particularmente importante para las aplicaciones de termopares e instrumentación.
Una funda de sílice puede proporcionar protección térmica externa a altas temperaturas, pero eso no establece automáticamente un aislamiento eléctrico, una rigidez dieléctrica o una tensión nominal específicos para todo el sistema de cables.
El aislamiento original del cable sigue siendo responsable de su rendimiento eléctrico especificado, a menos que el conjunto completo haya sido diseñado y probado por separado para otro propósito.
Por lo tanto, para el cableado del horno deben considerarse dos especificaciones de forma independiente:
| Requisito | Función |
|---|---|
| Aislamiento eléctrico | Mantiene la separación eléctrica y el rendimiento de voltaje requeridos. |
| Funda de protección térmica | Reduce la exposición térmica externa al conjunto de cables. |
Por eso, seleccionar una funda basándose únicamente en su clasificación de temperatura no es suficiente.
Mida el cable terminado, no el conductor.
El correctoProtección térmica del cable del hornocomienza con las dimensiones físicas del conjunto terminado.
Un cable de termopar o de instrumentación puede contener conductores, aislamiento individual, blindaje, rellenos y una cubierta exterior. La funda debe ajustarse al cable completo, no solo al conductor desnudo.
Para un solo cable, mida el diámetro exterior final real.
Para varios cables de sensores conectados juntos, mida el diámetro del haz resultante una vez que los cables se hayan dispuesto según se vayan a instalar.
Al solicitar una funda personalizada, proporcione lo siguiente:
- Diámetro exterior del cable terminado
- Número de cables o alambres en el haz
- Dimensión exterior máxima del conector
- Longitud protegida requerida
- Radio de curvatura mínimo de la ruta
- Ya sea que el manguito se instale antes o después de los conectores.
Los conectores de termopar pueden determinar el tamaño del manguito.
Durante la instalación, las dimensiones del conector suelen ser más importantes que el diámetro del cable.
Por ejemplo, un cable de termopar puede tener un diámetro exterior relativamente pequeño, mientras que su conector es varias veces mayor. Una funda seleccionada únicamente alrededor del diámetro exterior del cable puede ajustarse perfectamente al cable, pero no lograr pasar por encima del conector.
Antes de seleccionar el manguito, determine la secuencia de instalación.
Instalación antes del conector
Si el manguito se instala antes de terminar el conector, normalmente se puede dimensionar principalmente en función del diámetro final del cable y del ajuste requerido.
Instalación sobre un conector existente
Si el conjunto ya está terminado, el manguito debe pasar por encima del conector o bien debe utilizarse otro método de instalación.
Esto debe establecerse antes de la producción, ya que un sobredimensionamiento excesivo simplemente para dejar espacio para un conector puede provocar que la funda quede innecesariamente suelta a lo largo del cable.
El calor radiante suele ser el principal problema del cable de la caldera.
Un cable no necesita tocar un horno para sobrecalentarse.
La energía radiante proveniente de las paredes, puertas, conductos de escape y equipos de proceso calientes del horno puede elevar significativamente la temperatura de la superficie del cable. Esto puede ocurrir incluso cuando la temperatura del aire circundante parece aceptable.
La gravedad de la exposición radiante depende de varias variables:
- Temperatura de la fuente de calor
- Distancia entre el cable y la fuente de calor
- Orientación del cable
- Duración de la exposición
- movimiento del aire
- Escudos térmicos existentes
- Características superficiales de los componentes circundantes
Por este motivo, una solicitud de cotización que solo indique "temperatura del horno 1000 °C" no describe completamente el entorno térmico del cable.
Se deben considerar cuatro temperaturas.
Para aplicaciones exigentes en hornos, resulta útil dividir la especificación de temperatura en cuatro valores diferentes.
| Temperatura | Significado |
|---|---|
| Temperatura del proceso | Temperatura dentro del horno o proceso |
| Temperatura de la fuente de calor | Temperatura de la pared del horno, del conducto o del componente caliente cercano. |
| Temperatura de ubicación del cable | Condiciones térmicas reales en el lugar donde se instala el cable. |
| Temperatura máxima admisible del cable | Límite de temperatura del sistema de cables protegidos |
El cuarto valor es especialmente importante. El objetivo de unProtección del cable del sensor del hornoEl sistema no solo debe sobrevivir al entorno del horno, sino que también debe ayudar a mantener el componente protegido dentro de una condición térmica aceptable.

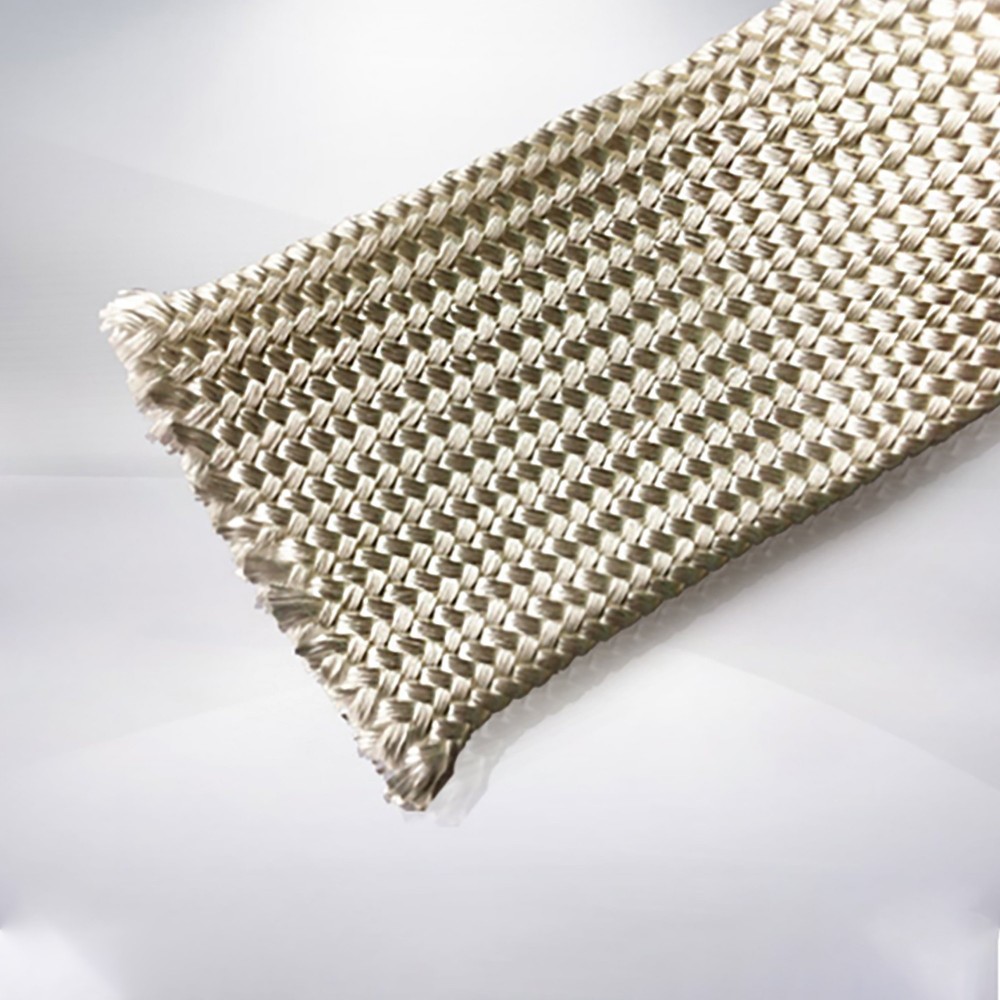

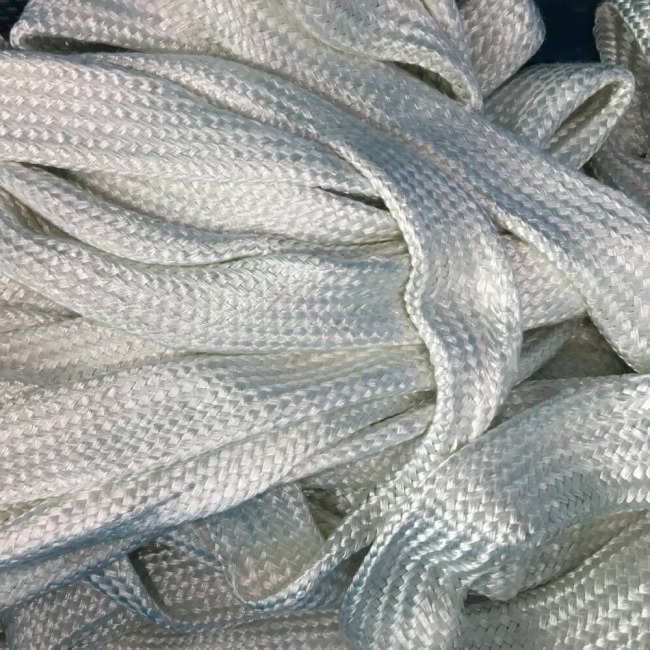

Funda de sílice trenzada para el tendido de cables de hornos
Los cables y conductores de los sensores rara vez discurren en línea recta. Pueden rodear estructuras de hornos, soportes, conductos y maquinaria antes de llegar a una caja de conexiones o un armario de control.
Una construcción trenzada permite un trazado curvo a la vez que mantiene una forma protectora tubular.
NuestroFunda de sílice trenzada resistente a altas temperaturasEstá diseñado para ofrecer protección flexible contra altas temperaturas alrededor de cables, alambres, mangueras y componentes relacionados. El producto tiene una resistencia máxima a la temperatura de hasta 1200 °C (2192 °F).
Ese valor máximo no debe interpretarse como la temperatura de funcionamiento admisible del cable dentro de la funda. El límite de temperatura del cable sigue siendo una restricción de diseño independiente.

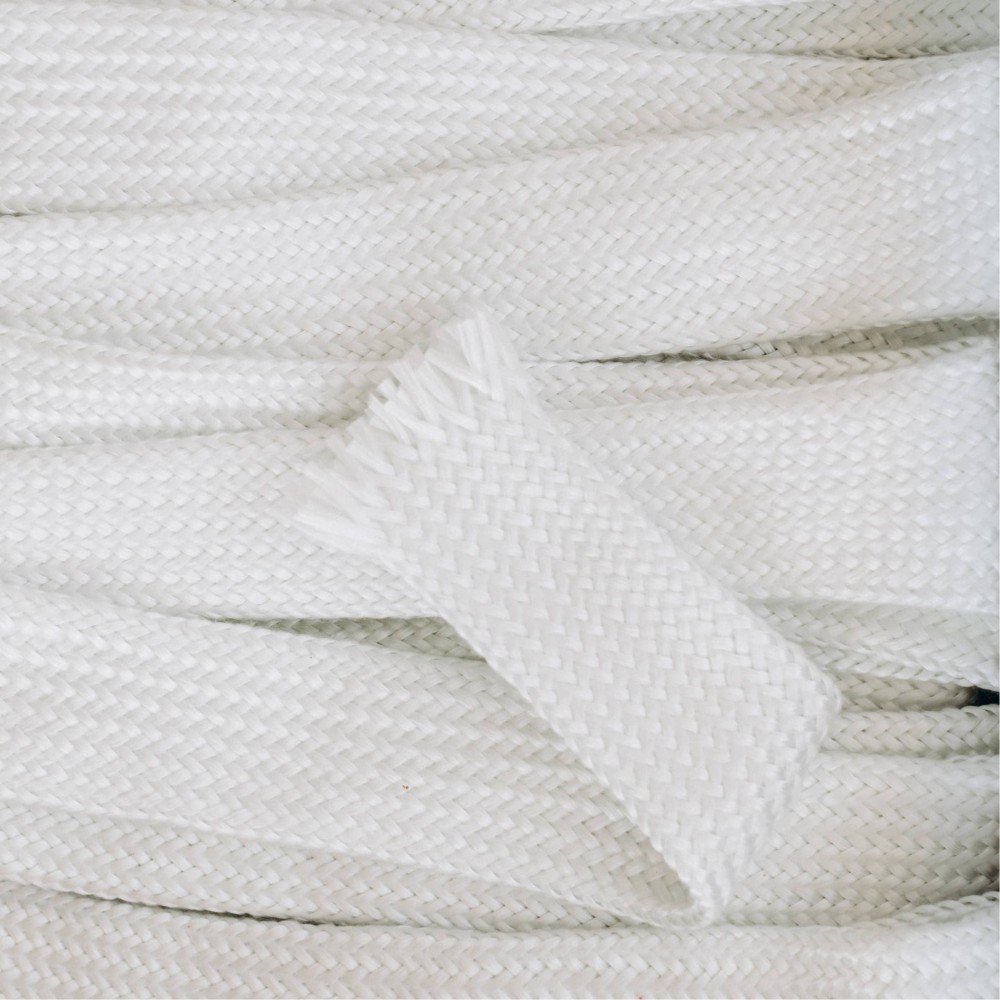

Funda de sílice texturizada para aislamiento a altas temperaturas
Cuando se prefiere una confección textil suave y adaptable, una funda de sílice texturizada puede ser otra opción.
ElFunda de sílice texturizada con aislamiento térmicoEstá especificado para resistir temperaturas continuas de hasta 1000 °C (1832 °F) y puede utilizarse para aplicaciones adecuadas de aislamiento industrial, de cables, alambres y mangueras que requieran altas temperaturas.
La elección entre estructuras trenzadas y texturizadas debe tener en cuenta el diámetro, la flexibilidad, el método de instalación, el trazado y la exposición térmica real.
Aplicaciones más allá del cable del termopar
El mismo problema térmico se presenta en varios otros circuitos eléctricos y de instrumentación que rodean los hornos.
Cableado del quemador
Los sistemas de quemadores pueden ubicar el cableado de encendido y control cerca de fuentes de calor concentradas. Antes de especificar la protección, se deben evaluar el trazado, las distancias de seguridad y los límites de temperatura del cable.
Cableado del sensor de llama
Los componentes de detección de llama pueden funcionar cerca de quemadores o cámaras de combustión. El sensor en sí y su cable de conexión pueden tener diferentes límites térmicos.
Cables para sensores de puerta de horno
Los interruptores de límite, los sensores de posición y los dispositivos de monitorización instalados alrededor de las puertas del horno pueden sufrir una exposición térmica intermitente cuando se abren las puertas.
Cables para sensores de temperatura industriales
Los sensores RTD y otros sensores de proceso también pueden tener cables que discurran cerca de equipos calientes. Se puede considerar el uso de una funda externa resistente a altas temperaturas cuando el cable requiera protección adicional contra el entorno.
Cableado de instrumentación y control
Las instalaciones de hornos pueden contener instrumentación de presión, caudal, posición y otros instrumentos cuyos cables atraviesan zonas de alta temperatura antes de llegar a una zona de control más fría.
Proteja únicamente la longitud que necesite protección.
No siempre es necesario cubrir todo el recorrido del cable.
Muchas aplicaciones de hornos presentan una zona caliente localizada cerca del sensor, el quemador, la pared del horno o el conducto de proceso. Una vez que el cable se aleja de esa zona, su exposición a la temperatura puede disminuir significativamente.
Identificar la zona caliente real puede simplificar la instalación y reducir el material innecesario.
Para un ensamblaje OEM, especifique los puntos de inicio y fin de la sección protegida en el dibujo, en lugar de proporcionar únicamente la longitud total del cable.
El trazado de las rutas puede ser más importante que añadir más aislamiento.
La funda térmica debe considerarse como parte integral de la instalación general.
Si se puede alejar un cable de la abertura del horno, el conducto de escape o el quemador, modificar su recorrido puede reducir considerablemente su exposición al calor. Los protectores térmicos físicos, las cámaras de aire y otras barreras térmicas también pueden utilizarse junto con el revestimiento aislante.
Para instalaciones exigentes, una combinación de:
- Enrutamiento de cables mejorado
- Mayor distancia de la fuente de calor
- Fundas térmicas
- Blindaje reflectante o físico
- Cable adecuado para altas temperaturas
puede ser más eficaz que depender de un solo componente.
Radio de curvatura y movimiento del cable
Los cables de los termopares en los equipos fijos de los hornos pueden experimentar relativamente poco movimiento. Los cables conectados a las puertas de los hornos, a los sensores móviles o a los equipos ajustables pueden ser diferentes.
La flexión repetida modifica los requisitos mecánicos del manguito.
Cuando se produzca movimiento, tenga en cuenta lo siguiente:
- Radio mínimo de curvatura del cable
- Flexibilidad de la manga
- Expansión de la trenza durante el doblado
- Posible roce con los soportes
- Método de terminación final
- Frecuencia de movimiento
Una clasificación de alta temperatura no garantiza automáticamente un buen rendimiento a largo plazo en cuanto a abrasión o ciclos de flexión.
Proteja la funda de los bordes afilados.
Las estructuras de los hornos suelen incluir paneles de chapa metálica, soportes, bandejas portacables y componentes de acero fabricados. Un manguito de sílice colocado directamente sobre un borde afilado puede sufrir desgaste mecánico no relacionado con la temperatura.
En la medida de lo posible, evite los puntos de contacto afilados y mantenga un recorrido del cable liso. Si la abrasión severa es inevitable, especifíquela por separado en las especificaciones del producto para que se pueda evaluar un sistema de protección adecuado.
La exposición a petróleo, combustible y productos químicos debe especificarse por separado.
Algunas instalaciones de hornos se encuentran en entornos de fabricación donde los cables también pueden entrar en contacto con aceites, lubricantes, fluidos de limpieza o productos químicos de proceso.
No se debe asumir automáticamente que un tejido de sílice simple proporciona sellado contra fluidos o impermeabilidad química.
Si se prevé la exposición a fluidos, incluya el tipo de fluido y la frecuencia de contacto en la solicitud de cotización. Dependiendo de la aplicación, puede ser necesario un revestimiento o una construcción compuesta.
Ejemplo de selección de protección de cables para horno
Consideremos un sensor de temperatura instalado junto a un horno industrial. La sonda entra en el proceso, mientras que su cable sale a través de la estructura del horno y recorre aproximadamente un metro junto a una superficie externa caliente antes de entrar en una bandeja de cables refrigerada.
El proceso de selección no debe comenzar solicitando únicamente una funda capaz de soportar la temperatura de la cámara del horno.
Una secuencia de ingeniería más útil es:
- Identifique la temperatura máxima de funcionamiento del cable del sensor existente.
- Mide el diámetro exterior real del cable.
- Mida cualquier conector por encima del cual deba pasar el manguito.
- Determinar la longitud expuesta a la zona caliente.
- Mida o estime la temperatura en la ubicación del cable.
- Determinar si la fuente de calor dominante es el calor radiante o el contacto directo.
- Revise la ruta y la distancia desde el horno.
- Determina si el cable está fijo o en movimiento.
- Seleccione la construcción y el tamaño adecuados para la funda de sílice.
- Validar el ensamblaje en condiciones de funcionamiento representativas cuando sea necesario.
Este enfoque define el problema real de protección en lugar de tratar la temperatura del horno como el único parámetro de diseño.
Información que debe enviarse con una solicitud de cotización (RFQ)
| Especificación | Información requerida |
|---|---|
| Componente protegido | Cable de termopar, cable de sensor, cable de quemador o cable de instrumentación |
| Diámetro exterior del cable | Diámetro exterior real terminado |
| Dimensiones del conector | Diámetro exterior máximo si el manguito debe pasar por encima del conector. |
| Longitud protegida | Longitud expuesta a la zona de alta temperatura |
| Temperatura del proceso | Temperatura de funcionamiento del horno o del proceso |
| Temperatura de ubicación del cable | Exposición local real o estimada |
| Límite de temperatura del cable | Temperatura máxima admisible del cable existente |
| Fuente de calor | Pared del horno, quemador, conducto, tubería caliente u otra fuente |
| Distancia desde la fuente de calor | Espaciado aproximado cuando corresponda |
| Enrutamiento | Sección recta, curva, de giros cerrados o en movimiento |
| Ambiente | Abrasión, aceite, productos químicos u otra exposición |
| Cantidad | Requisito de muestra, prototipo o producción |
Revestimiento de sílice a medida para hornos e instrumentación industrial.
BSTFLEX fabricafunda de sílice de alta temperaturaProductos para cables, alambres, mangueras, tuberías y equipos industriales que operan cerca de fuentes de calor intensas.
Para proyectos de instrumentación de hornos, el diámetro y la longitud del manguito se pueden seleccionar según el conjunto de cables específico. Se ofrecen construcciones trenzadas y texturizadas para diferentes requisitos de protección térmica e instalación.
Los clientes OEM pueden proporcionar planos de cableado, diámetro exterior, dimensiones del conector, longitud de protección requerida, condiciones de funcionamiento del horno y cantidad estimada. Para trazados complejos o requisitos dimensionales estrictos, se puede realizar una evaluación de muestras antes de la producción.
Preguntas frecuentes
¿Se puede utilizar una funda de sílice para proteger los cables de los termopares?
Sí. El revestimiento de sílice puede proporcionar protección térmica externa a altas temperaturas alrededor de cables de termopares y cables de extensión adecuados expuestos al calor del horno. Sin embargo, es necesario considerar por separado el aislamiento eléctrico y los límites de temperatura del propio cable.
¿Cuál es el tamaño de funda óptimo para un cable de termopar?
Mida el diámetro exterior real del cable o haz de cables. Si la funda debe pasar por encima de un conector de termopar, también se deben tener en cuenta las dimensiones del conector antes de seleccionar el diámetro de la funda.
¿Puede una funda de sílice proteger los cables de los sensores del horno del calor radiante?
El revestimiento de sílice puede utilizarse como parte de un sistema de protección térmica para cables expuestos al calor radiante. Su rendimiento depende de la temperatura de la fuente de calor, la distancia, la duración de la exposición, la construcción del revestimiento y la temperatura máxima admisible del cable protegido.
¿La funda de sílice aísla eléctricamente los cables de los termopares?
Las fundas de sílice utilizadas para la protección térmica externa no deben tener automáticamente una clasificación de aislamiento eléctrico o dieléctrica. La protección térmica y el aislamiento eléctrico son requisitos de diseño independientes.
¿Se puede utilizar una funda de sílice alrededor del cableado del quemador?
Puede considerarse para el cableado de quemadores expuestos a altas temperaturas ambientales o radiantes. Antes de la selección, se deben evaluar la temperatura nominal del cable, su recorrido, la fuente de calor y las condiciones mecánicas.
¿Qué temperatura máxima puede soportar una funda protectora de sílice para termopares?
La capacidad de temperatura depende de la construcción específica de la funda. La funda de sílice trenzada de BSTFLEX está diseñada para una resistencia máxima a la temperatura de hasta 1200 °C, mientras que la funda de sílice texturizada está diseñada para una resistencia continua a la temperatura de hasta 1000 °C. Estas cifras no deben interpretarse como la temperatura máxima admisible del cable dentro de la funda.
¿Debe cubrirse todo el cable del termopar?
No necesariamente. Si solo una sección localizada atraviesa una zona de alta temperatura, la protección puede concentrarse en esa sección. La longitud requerida debe determinarse en función de la disposición real del equipo y la exposición térmica.
¿Es posible fabricar fundas protectoras para cables de hornos a medida?
Sí. Los manguitos de sílice se pueden fabricar en diferentes diámetros y longitudes para cables de sensores de hornos, cables de termopares, cableado de instrumentación y otros conjuntos de alta temperatura, según los requisitos del proyecto.
