Funda de sílice para la protección de cables y alambres a altas temperaturas.
Los cables eléctricos suelen tenderse a través de las partes más calientes de una máquina porque la disposición del equipo deja pocas alternativas.
Un mazo de cables puede pasar junto a un colector de escape, un cable de sensor puede atravesar la estructura de un horno o un cable de alimentación puede instalarse cerca de una línea de proceso calentada. El conductor en sí puede tolerar las condiciones ambientales, mientras que el aislamiento que lo rodea no.
Aquí es donde unFunda de sílice para cablePuede utilizarse como capa de protección térmica externa.
En lugar de modificar la estructura del cable, la funda crea una separación adicional entre el cable y la fuente de calor circundante. Para aplicaciones que requieren una estructura tubular flexible, la funda de fibra de sílice trenzada puede seguir el recorrido del cable manteniendo una cobertura continua alrededor del haz protegido.
BSTFLEX fabricafunda de síliceProductos para la protección a altas temperaturas de cables, alambres, mangueras hidráulicas, tuberías y otros componentes sensibles al calor.
Por qué el aislamiento del cable puede ser el punto débil
El conductor de cobre o aluminio que se encuentra dentro de un cable puede seguir funcionando eléctricamente a temperaturas que afectarían seriamente al sistema de aislamiento circundante.
Dependiendo de la construcción del cable, el calor excesivo puede provocar que la cubierta o el aislamiento:
- ablandar
- endurecer
- volverse quebradizo
- perder flexibilidad
- grieta durante flexión repetida
- envejecer más rápido de lo esperado
El resultado podría no ser una falla eléctrica inmediata.
En muchas instalaciones, el envejecimiento térmico se desarrolla gradualmente. El cable sigue funcionando mientras su aislamiento se vuelve progresivamente menos capaz de soportar vibraciones, flexiones, contaminación y esfuerzos mecánicos.
Agregar unFunda para cable de alta temperaturapuede reducir la carga térmica externa y ayudar a mantener el cable dentro de su entorno operativo previsto.
Qué protege realmente una funda de sílice para cables
Una funda de sílice es una barrera térmica externa. No debe confundirse con el aislamiento primario integrado en un cable eléctrico.
El cable puede contener ya varias capas:
- conductor
- aislamiento primario
- escudo o pantalla
- relleno
- chaqueta interior
- chaqueta exterior
La funda de sílice rodea el cable o el haz de cables terminado.
Su finalidad es reducir el calor que se transfiere del entorno circundante a esas capas internas.
Esta distinción es importante al especificar unafunda de alambre de síliceLa protección térmica y el aislamiento eléctrico son dos requisitos de ingeniería diferentes.
La protección térmica no es lo mismo que el aislamiento eléctrico.
Se puede seleccionar una funda de fibra de sílice por su resistencia a altas temperaturas. Sin embargo, esto no implica automáticamente que la funda terminada tenga una rigidez dieléctrica o un índice de aislamiento eléctrico definidos.
Para una aplicación eléctrica, la especificación debe, por lo tanto, separar:
| Requisito | Qué significa |
|---|---|
| Protección térmica | Reduce el calor que llega al cable. |
| Aislamiento eléctrico | Proporciona una barrera eléctrica específica. |
| Protección mecánica | Resiste la abrasión, el aplastamiento o el corte. |
| Protección ambiental | Aborda problemas como el aceite, los productos químicos, la humedad o la contaminación. |
Si la aplicación requiere un rendimiento eléctrico específico, dicho requisito debe evaluarse por separado de la capacidad de temperatura del tejido de sílice.
Donde se utiliza revestimiento de cables de alta temperatura
El cableado resistente a altas temperaturas es habitual en aquellos lugares donde los sistemas eléctricos deben funcionar cerca de una fuente de calor.
Las ubicaciones típicas incluyen:
- compartimentos del motor
- áreas del turbocompresor
- colectores de escape
- hornos industriales
- equipos de tratamiento térmico
- maquinaria para el procesamiento del acero
- sistemas generadores
- equipo de fundición
- hornos industriales
- maquinaria de proceso calentada
En estas instalaciones, el cable puede ser completamente funcional desde el punto de vista eléctrico, mientras que su aislamiento circundante está expuesto a un calor externo excesivo.
Funda de sílice para cableado automotriz
El cableado automotriz se instala con frecuencia en compartimentos de motor compactos donde el espacio es limitado y las fuentes de calor están concentradas.
Los posibles puntos de exposición incluyen:
- colectores de escape
- turbocompresores
- bajantes
- convertidores catalíticos
- sistemas de postratamiento de diésel
- bloques de motor
- líneas de fluido caliente
AFunda de alambre resistente al calorSe puede instalar alrededor de cables individuales, pequeños haces o secciones de arnés más grandes, según el espacio disponible y la protección requerida.
La funda debe seguir el recorrido del cableado sin interferir con los conectores, las abrazaderas ni los componentes móviles del motor.
Protección del cableado cerca de los componentes del sistema de escape.
El calor de los gases de escape crea un entorno particularmente difícil, ya que el cable puede recibir una cantidad considerable de calor radiante sin hacer contacto físico con el tubo de escape.
Por ejemplo, el cableado del motor puede discurrir junto a un componente del sistema de escape, con una pequeña separación de aire entre ellos.
Normalmente, lo primero que se debe considerar es aumentar la distancia entre el arnés y el escape.
Cuando no se puede cambiar el enrutamiento, unFunda protectora térmica para cablesañade otra barrera térmica alrededor del arnés.
La eficacia de la protección depende de la instalación completa, y no solo de la clasificación de temperatura de la funda.
El calor radiante puede viajar a través de un espacio de aire.
No es necesario el contacto directo para que un cable experimente altas temperaturas.
Las superficies metálicas calientes irradian energía hacia los objetos cercanos. La cantidad de calor que llega al cable depende de factores como:
- temperatura de la superficie caliente
- distancia entre los componentes
- área de superficie expuesta
- orientación relativa
- movimiento del aire
- duración de la exposición
Por eso, un cable que aparentemente tiene una holgura física razonable aún puede experimentar temperaturas excesivas durante su funcionamiento continuo.
Cómo elegir el diámetro adecuado para una funda de sílice para cables
La selección de la funda para cables comienza con el diámetro exterior real del cable o del haz de cables.
El tamaño nominal del conductor del cable no es suficiente.
Un cable identificado por la sección transversal de sus conductores puede tener un diámetro exterior final considerablemente diferente dependiendo del aislamiento, el blindaje y la construcción de la cubierta.
| Medición | Por qué es importante |
|---|---|
| Diámetro exterior de un solo cable | Determina el tamaño básico de la manga. |
| Paquete OD | Controla el tamaño de la funda para múltiples cables. |
| Diámetro exterior del conector | Importante si el manguito debe pasar por encima del conector. |
| Rama OD | Importante para arneses con múltiples ramificaciones. |
| Liquidación disponible | Limita el diámetro del manguito terminado |
¿Un solo cable o un paquete de cables?
AFunda de fibra de sílice para cableSe puede instalar alrededor de un cable o de varios cables agrupados.
Para un solo cable, el diámetro del manguito generalmente se puede seleccionar relativamente cerca del diámetro exterior del cable.
En el caso de un haz de cables, el cálculo cambia porque los cables no forman una sección transversal circular perfecta.
Varios cables pequeños pueden crear espacios de aire entre sí. Por lo tanto, seleccionar un manguito basándose únicamente en la suma matemática de los diámetros de los cables puede resultar poco práctico.
El método más fiable consiste en medir el conjunto ensamblado en su punto más ancho.
No mida el manguito solo desde el conector.
Si el manguito se instala antes de colocar el conector, es posible que el conector no tenga ninguna influencia en el diámetro del manguito.
Si la funda debe instalarse después de que se haya completado el ensamblaje del cable, el conector puede convertirse en la dimensión más grande.
Esto cambia por completo los requisitos de instalación.
Antes de seleccionar unFunda para cable de alta temperaturadeterminar si el proceso de producción es:
- Primero el cable, segundo la funda, último el conector
- Primero se instala el conector y después el manguito.
- La funda se instala a medida que se ensambla el arnés.
- Instalación de adaptación en un arnés existente
El tamaño del conector puede determinar las especificaciones del manguito.
Consideremos un cable de sensor con un diámetro de 6 mm y un conector de 15 mm.
Si el manguito de sílice se instala antes del conector, se puede utilizar un manguito relativamente compacto.
Si es necesario deslizar el manguito sobre el conector ya instalado, este debe tener capacidad para la dimensión de 15 mm.
Por este motivo, proporcionar únicamente el diámetro del cable en una solicitud de presupuesto puede dar lugar a una selección incorrecta del manguito.
Los mazos de cables son más difíciles de manejar que los cables individuales.
Los mazos de cables de gran tamaño introducen varias variables de diseño adicionales.
Un arnés puede contener:
- diferentes tamaños de alambre
- conductores de potencia
- cables de señal
- cables blindados
- conectores
- puntos de ramificación
- clips y retenedores
El arnés terminado también puede cambiar de forma a lo largo de su recorrido.
Por lo tanto, una única sección recta de la manga no siempre es la mejor solución.
Cómo proteger un arnés con múltiples ramificaciones
Un manguito tubular funciona mejor cuando el haz protegido mantiene un diámetro relativamente constante.
En un punto de bifurcación, son posibles varios enfoques:
- utilizar secciones de manga separadas
- Terminar el manguito principal antes de la ramificación.
- utilizar diferentes diámetros de manguito
- Instale los manguitos durante el montaje del arnés.
- Utilice protección adicional en las ramas individuales.
La disposición correcta depende de cómo se fabrique y se le dé mantenimiento al arnés.
Para los programas de fabricantes de equipos originales (OEM), un diagrama del cableado suele ser más útil que una única medición del diámetro total.
Construcción trenzada flexible para el enrutamiento de cables.
Un escudo térmico rígido puede proteger un cable desde una dirección, pero el recorrido del cable rara vez es perfectamente recto.
Es posible que el cableado deba sortear soportes, cruzar conjuntos móviles o pasar a través de compartimentos del motor de acceso restringido.
AFunda de sílice trenzada para cableSigue estos cambios de enrutamiento sin necesidad de una serie de secciones de protección rígidas.
Esto es particularmente útil en torno a:
- arneses del motor
- cables de sensor
- cableado del termopar
- cables del generador
- cables de control industrial
- instrumentación del horno
Funda de sílice para el cableado de termopares y sensores.
Los cables de los termopares y de los sensores suelen tenderse cerca de los equipos que monitorizan.
Eso puede colocar el cable directamente en una zona de alta temperatura.
El problema se hace especialmente evidente en hornos y maquinaria de procesamiento térmico, donde el sensor puede estar instalado cerca de una cámara caliente, mientras que el cable debe continuar a través de una sección más fría de la máquina.
Una funda de sílice puede proporcionar protección térmica localizada en la sección expuesta a la temperatura más alta.
Protección de cables de instrumentación de hornos
Los hornos industriales pueden contener numerosas conexiones eléctricas y de instrumentación.
Estos pueden incluir:
- termopares
- sensores de temperatura
- interruptores de límite
- Cableado del actuador
- cables de control
- equipos de monitoreo
No es necesario que todo el cable funcione a la misma temperatura.
A menudo, solo la sección que atraviesa el exterior del horno o que se encuentra cerca de una abertura caliente requiere protección adicional.
Por lo tanto, el revestimiento localizado puede ser una solución más práctica que la sustitución o el aislamiento de todo el tramo de cable.
Protección de cables para generadores y equipos eléctricos
Los generadores combinan equipos eléctricos con sistemas de combustión y escape.
El cableado alrededor del compartimento del motor puede estar expuesto al calor de los componentes del escape, los turbocompresores y otras superficies calientes.
Se puede utilizar una funda para cables resistente a altas temperaturas alrededor de determinadas secciones de cable cuando no sea práctico redirigirlas.
La funda debe instalarse sin obstruir el movimiento de los cables, los conectores, los puntos de conexión a tierra ni el acceso para el mantenimiento.
Funda de sílice para cableado de control industrial
Las máquinas industriales suelen tener el cableado de control cerca de los motores, calentadores, hornos y equipos de proceso.
El fallo de un cable relativamente económico puede paralizar toda una línea de producción.
Por lo tanto, la protección térmica puede formar parte de una estrategia de fiabilidad más amplia.
La funda no elimina la fuente de calor. Crea una capa adicional entre esa fuente de calor y el aislamiento del cable.
Cómo afecta el movimiento del cable a la selección de la funda
No todas las instalaciones de cableado son fijas.
Algunos cables se mueven continuamente con:
- brazos robóticos
- deslizamientos de la máquina
- actuadores
- vibración del motor
- equipo articulado
Para aplicaciones en movimiento, la flexibilidad del manguito y el radio de curvatura del cable cobran importancia.
La funda protectora no debe convertirse en una restricción mecánica que obligue al cable a doblarse más de lo que permite su diseño.
La vibración es diferente de la flexión continua.
Un arnés de motor puede experimentar miles de ciclos de vibración sin sufrir el gran movimiento de flexión que se observa en un portacables robótico.
Estas aplicaciones no deberían utilizar automáticamente la misma construcción de funda.
Para instalaciones con mucha vibración, preste especial atención a:
- Movimiento del manguito en relación con el cable
- seguridad de terminación
- abrasión en los puntos de montaje
- contacto repetido con estructuras cercanas
Dónde debe comenzar y terminar la manga
La protección térmica debe cubrir la sección expuesta al calor, en lugar de simplemente seguir una longitud de cable arbitraria.
Sin embargo, la funda debe extenderse lo suficiente más allá de la zona de mayor calor para compensar el gradiente de temperatura a lo largo del cable.
No conecte el manguito directamente a un soporte afilado, una abrazadera o un borde metálico caliente, a menos que la conexión haya sido diseñada para esa ubicación.
Abrasión de la funda de sílice y del cable
La fibra de sílice se selecciona principalmente para la protección contra altas temperaturas.
Si el cable sufre simultáneamente una fricción intensa contra los bordes metálicos, se deben considerar por separado los requisitos térmicos y mecánicos.
Entre las posibles soluciones se incluyen:
- cambiar la ruta del cable
- agregar un soporte mecánico
- utilizando una construcción exterior más resistente a la abrasión
- Combinando protección térmica y mecánica
Una clasificación de alta temperatura por sí sola nunca debe interpretarse como una clasificación de abrasión ilimitada.
Petróleo, productos químicos y humedad
Los entornos de cableado industrial pueden contener aceite hidráulico, lubricantes, productos químicos de limpieza, agua u otros contaminantes.
Por lo tanto, una funda textil de sílice simple debe evaluarse en función del entorno real, en lugar de seleccionarse únicamente por su capacidad de temperatura.
Cuando se requiere un sellado hermético o resistencia a los líquidos, una construcción con recubrimiento o una protección combinada puede ser más apropiada.
Funda de sílice frente a funda de fibra de vidrio para cables
| Factor de selección | Funda de sílice | Funda de fibra de vidrio |
|---|---|---|
| Aplicaciones de alta temperatura | Candidato idóneo para exposición térmica severa | Adecuado para numerosas aplicaciones de temperatura moderada y alta. |
| Composición de la fibra | Fibra rica en sílice | fibra de vidrio |
| Flexibilidad | Disponible en construcciones trenzadas flexibles. | Disponible en construcciones flexibles trenzadas y tejidas. |
| Motivo típico para actualizar | Mayor capacidad de temperatura o mayor margen térmico. | Protección térmica rentable para numerosas aplicaciones. |
| Protección de cables | Adecuado para zonas de calor extremo. | Adecuado para una amplia gama de aplicaciones de cables industriales. |
El material adecuado depende de la temperatura real del cable, las condiciones de la fuente de calor, la vida útil requerida y las limitaciones de instalación.
Cómo seleccionar una funda de sílice para cables
Para cables individuales y mazos de cables más pequeños, el proceso de selección debe comenzar con el diámetro exterior final, en lugar del tamaño del conductor impreso en la especificación del cable.
Controlar:
- diámetro exterior del cable
- número de cables
- diámetro del paquete ensamblado
- dimensiones del conector
- sucursales
- radio de curvatura mínimo
- temperatura ambiente máxima
- temperatura de la fuente de calor
- longitud protegida requerida
- secuencia de instalación
¿Qué temperatura se debe utilizar para seleccionar la funda del cable?
En una aplicación de cables de alta temperatura, existen varias temperaturas.
| Temperatura | Por qué es importante |
|---|---|
| Temperatura de la fuente de calor | Define la fuente térmica |
| Temperatura del aire | Define el entorno circundante |
| Temperatura exterior de la manga | Muestra la carga térmica en la capa de protección. |
| Temperatura de la cubierta del cable | Importante para la vida útil del cable. |
| Temperatura máxima de funcionamiento del cable | Define el objetivo de protección real |
Una funda protectora diseñada para soportar una temperatura máxima extrema no significa automáticamente que el cable que se encuentre debajo se mantendrá a una temperatura segura en todas las condiciones de instalación.
Ejemplo: Cable cerca de un colector de escape
Consideremos un mazo de cables del motor con un diámetro exterior del haz de 22 mm.
El arnés pasa aproximadamente a 40 mm de un componente del escape y funciona de forma continua durante el funcionamiento del motor.
Una evaluación de ingeniería razonable consideraría lo siguiente:
- temperatura real de la superficie de escape
- distancia desde el arnés
- duración de la operación
- temperatura máxima permitida del arnés
- espacio libre disponible alrededor del arnés
- movimiento y vibración del arnés
- dimensiones del conector
La funda debe seleccionarse en función del entorno térmico completo, en lugar de simplemente hacer coincidir la temperatura nominal de la funda con la temperatura de escape.

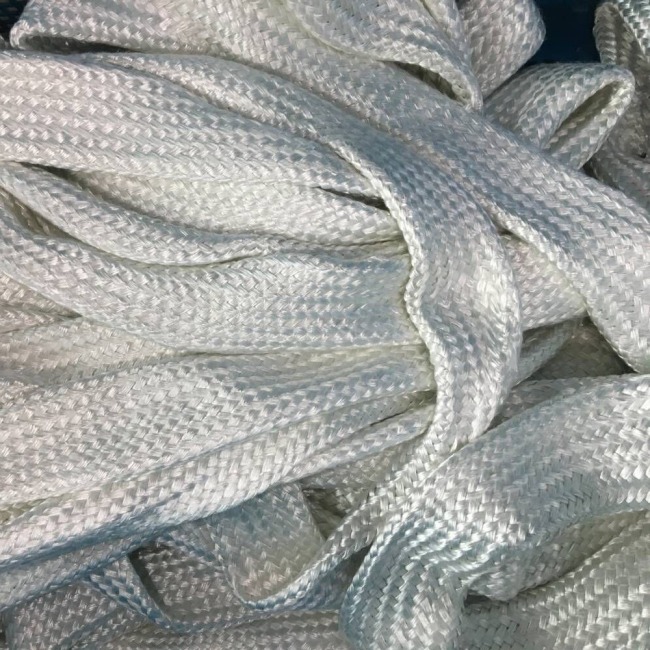

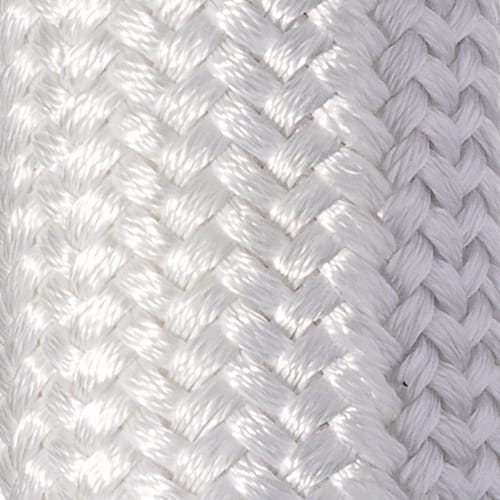

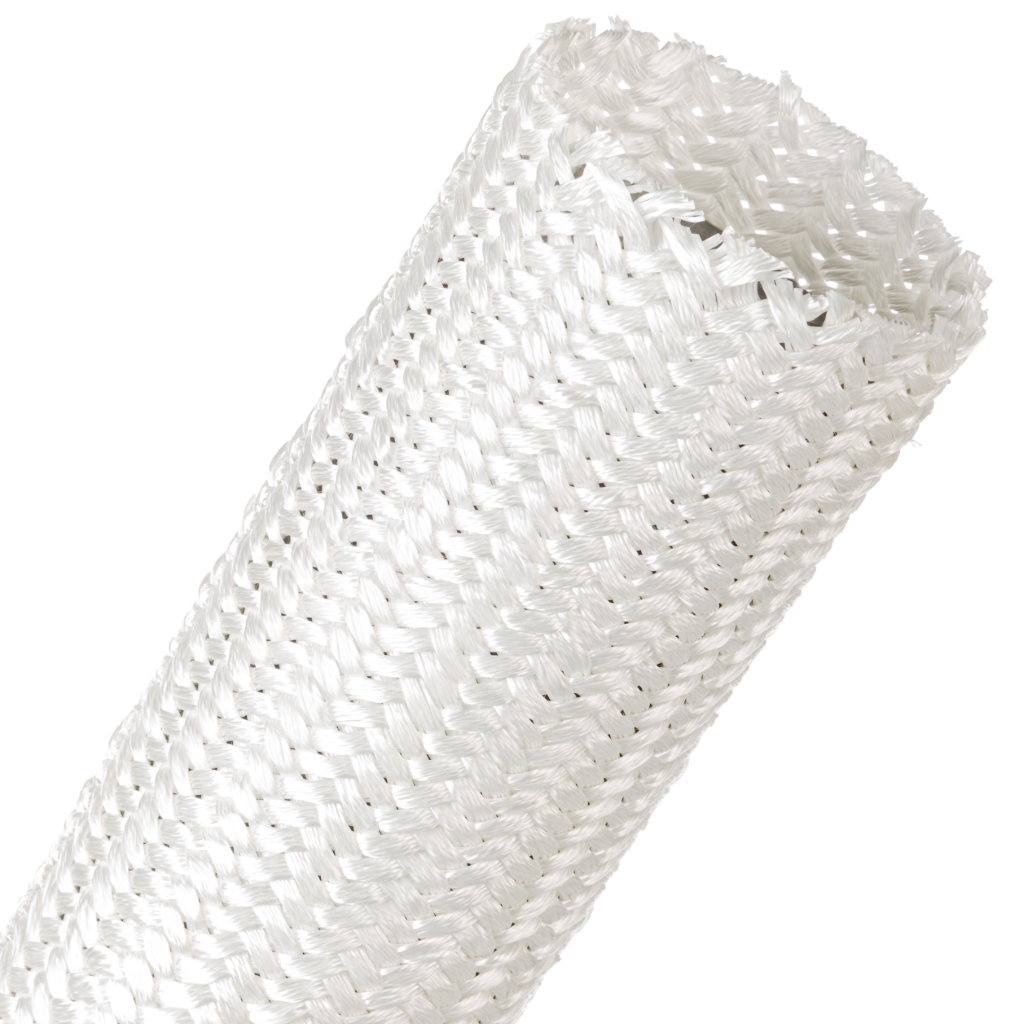

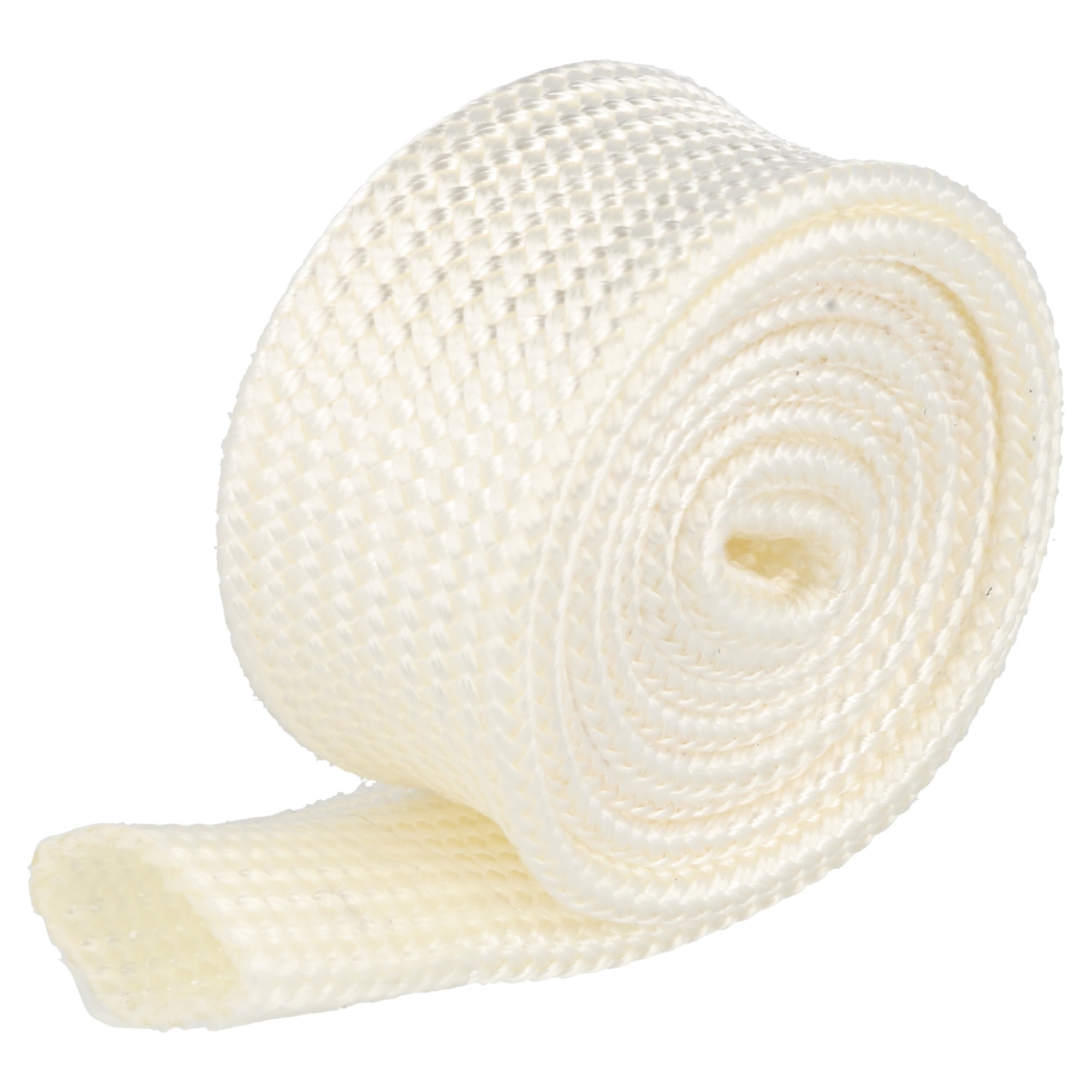

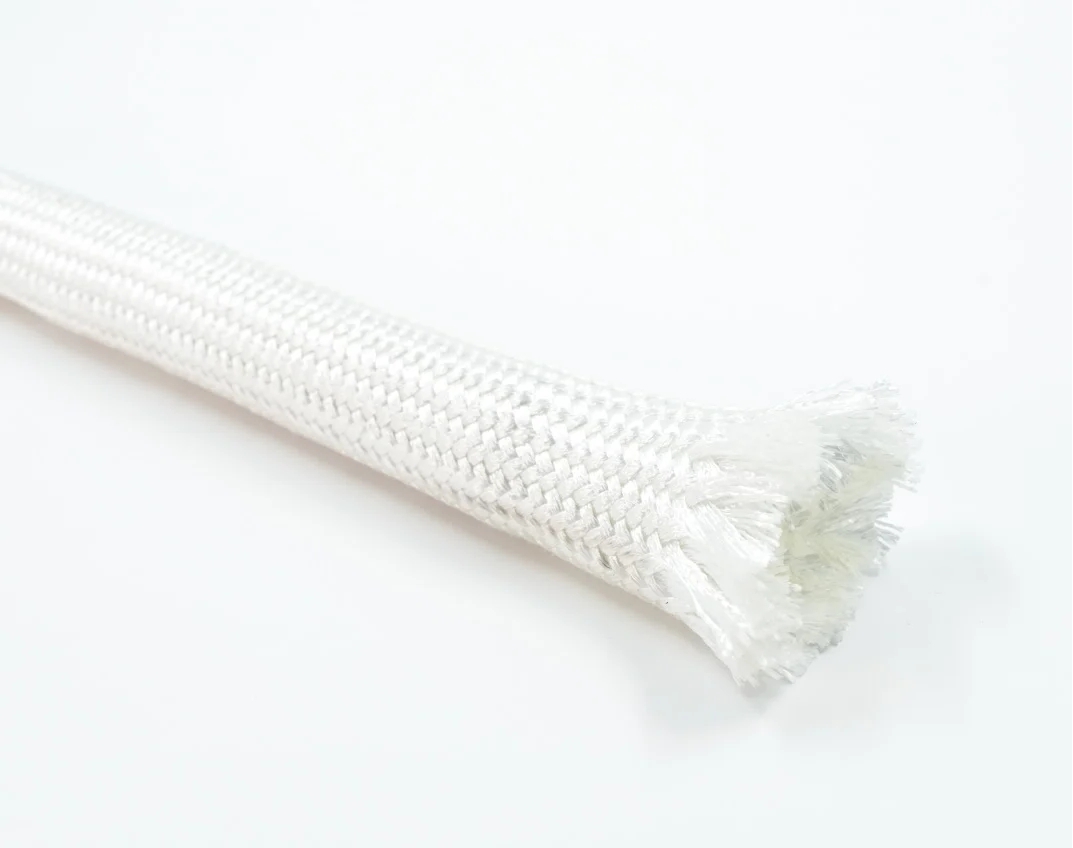

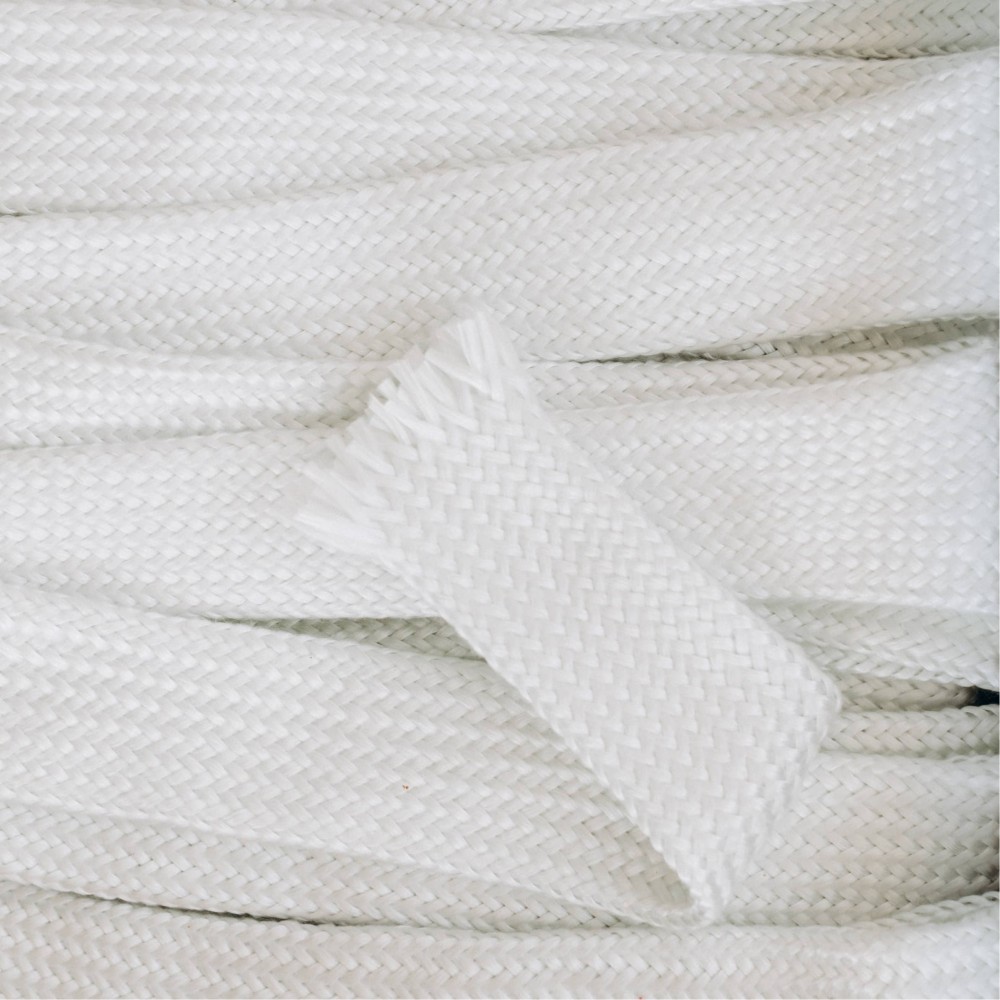

Funda de sílice trenzada para protección de cables
BSTFLEX suministra unFunda de sílice trenzada resistente a altas temperaturasPara la protección a altas temperaturas de cables, alambres, mangueras y otros componentes.
La construcción tubular trenzada es idónea para instalaciones donde el cable protegido necesita doblarse, rodear maquinaria y mantener una barrera térmica flexible.
La especificación actual del producto indica una resistencia máxima a la temperatura de hasta 1200 °C para esta construcción.
El rendimiento real de la protección del cable depende de la fuente de calor, la distancia, el tiempo de exposición, las dimensiones de la funda y el límite de temperatura del cable subyacente.

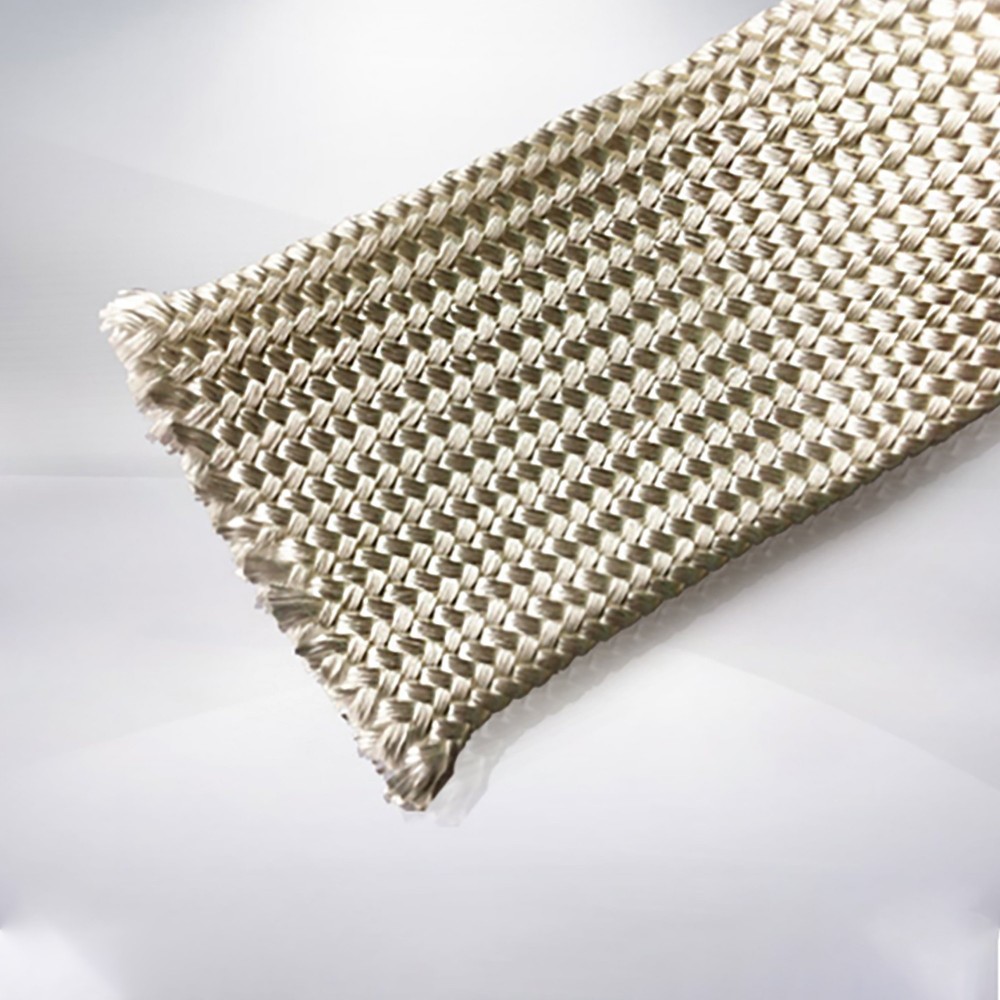

Cuando una funda de sílice texturizada tiene más sentido
Una trenza compacta no es la única forma de utilizar la fibra de sílice.
Cuando el cable es fijo y el espacio disponible permite un mayor volumen de aislamiento, puede ser preferible una construcción texturizada.
BSTFLEX también ofrece unFunda de sílice texturizada con aislamiento térmicopara aplicaciones que requieren una estructura de aislamiento diferente.
La elección entre una construcción trenzada o texturizada debe hacerse en función del movimiento del cable, el aislamiento requerido, el espacio libre de instalación y la exposición térmica.
Especificación de la funda del cable para una solicitud de cotización (RFQ)
Una solicitud de cotización útil debería contener más que las palabras "funda para cables de alta temperatura".
| Información sobre la solicitud de cotización | Ejemplo |
|---|---|
| Solicitud | Arnés de cableado del motor |
| Diámetro exterior del cable o haz | 22 mm |
| Diámetro exterior máximo del conector | 35 mm |
| Fuente de calor | colector de escape |
| Temperatura normal de la fuente de calor | 500°C |
| Temperatura máxima | 650°C |
| Distancia desde la fuente de calor | 40 mm |
| Temperatura máxima del cable | 150°C |
| Movimiento | Vibración del motor |
| Largo de manga requerido | 800 mm |
| Cantidad | Ensamblaje de producción |
Esta información permite al fabricante evaluar la construcción y las dimensiones del manguito con mucha más precisión.
Errores comunes al enfundar cables
Utilizar el tamaño del conductor en lugar del diámetro exterior del cable.
La funda protectora recubre el cable terminado, no el conductor desnudo.
Ignorar conectores
Un conector puede ser varias veces más grande que el propio cable.
Protegiendo únicamente el punto más caliente
El cable debe mantenerse dentro de su rango de temperatura aceptable en toda la zona de transición protegida.
Suponiendo que la funda proporciona aislamiento eléctrico
La protección térmica y el rendimiento dieléctrico deben especificarse por separado.
Hacer que la manga quede demasiado ajustada
Una instalación excesivamente ajustada puede interferir con el movimiento y dificultar el mantenimiento.
Hacer que la manga quede demasiado suelta
Una funda demasiado grande puede aumentar el volumen y es posible que no proporcione la cobertura deseada alrededor del cable.
¿Cuándo merece la pena considerar el revestimiento de cables de sílice a medida?
Los diámetros de manguito estándar resultan prácticos para muchas instalaciones de cables.
El desarrollo a medida resulta más útil cuando la aplicación incluye:
- diámetros de haz no estándar
- conectores grandes
- múltiples ramificaciones del arnés
- espacio de instalación limitado
- longitudes de corte específicas
- producción OEM de alto volumen
- requisitos especiales de embalaje
En los programas de producción, la funda debe evaluarse como parte del arnés completo, en lugar de como un componente textil aislado.
Preguntas frecuentes
¿Se puede utilizar una funda de sílice para proteger los cables eléctricos?
Sí. Se puede instalar una funda de sílice alrededor de cables, alambres, arneses, cables de sensores y otros componentes eléctricos que requieran protección externa contra el calor ambiental elevado o el calor radiante.
¿Para qué se utiliza una funda de sílice para cables?
Una funda de sílice para cables proporciona una barrera térmica flexible alrededor de un cable o haz de cables, lo que ayuda a reducir el calor externo que llega al aislamiento del cable.
¿Se puede utilizar una funda de sílice alrededor del cableado de los automóviles?
Sí. Se puede utilizar alrededor de secciones específicas del cableado automotriz expuestas al calor de los componentes del escape, turbocompresores, motores y otros equipos calientes.
¿Cómo elijo el diámetro de un manguito de sílice para el alambre?
Mida el diámetro exterior real del cable o del haz de cables ensamblado. Si la funda debe pasar por encima de los conectores, incluya la dimensión del conector más grande en el cálculo de la instalación.
¿Puede doblarse una funda de sílice trenzada con un cable?
Sí. La construcción trenzada es flexible y se adapta al trazado curvo del cable. La selección final debe tener en cuenta el radio de curvatura del cable y el movimiento durante su funcionamiento.
¿Puede la funda de sílice proteger el cable del calor de escape?
Sí. El revestimiento de sílice se puede utilizar como barrera térmica alrededor de los cables situados cerca de los colectores de escape, los tubos de escape y otros componentes calientes del motor.
¿Se puede utilizar una funda de sílice para los cables de los hornos?
Sí. Se puede utilizar un revestimiento de sílice de alta temperatura alrededor de la instrumentación del horno, los cables de los termopares, el cableado de control y otros cables expuestos a entornos térmicos severos.
¿La funda de sílice sustituye al aislamiento del cable?
No. La funda es una capa protectora externa. El cable eléctrico debe conservar un aislamiento adecuado para su tensión, temperatura y condiciones ambientales.
¿Puede BSTFLEX suministrar fundas de sílice para cables a medida?
Sí. Se pueden evaluar diámetros, longitudes, detalles de construcción y embalajes personalizados para aplicaciones de protección de cables industriales y de fabricantes de equipos originales (OEM).
Solicite una funda de sílice para su aplicación de cable o alambre.
Al solicitar un presupuesto, proporcione el diámetro exterior del cable o arnés, las dimensiones del conector, la temperatura de la fuente de calor, la distancia a la fuente de calor, la temperatura máxima admisible del cable, las condiciones de movimiento y la longitud de la funda requerida.
En el caso de arneses complejos, un dibujo o una fotografía que muestre el recorrido y la ubicación de las ramificaciones puede hacer que la selección de los manguitos sea mucho más precisa.
Network IPv6 compatible con
